工控人家園 三菱工控論壇 請大俠們給我解釋一些程序

cmepvefc

牢騷太盛防腸斷，風物長宜放眼量。

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 199 點
下載積分: 679 分
在線時間: 28(小時)
注冊時間: 2008-09-22
最后登錄: 2022-11-25
查看cmepvefc的主題 / 回貼

樓主發表于: 2009-11-27 23:11

只看樓主 | 小中大

圖片：

本人初涉三菱PLC，請各位大俠們給我解釋一下以上四幅梯形圖中所包含程序的含義，不盡感激！！！

泡面

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看泡面的主題 / 回貼

1樓發表于: 2009-11-28 14:57

只看該作者 | 小中大

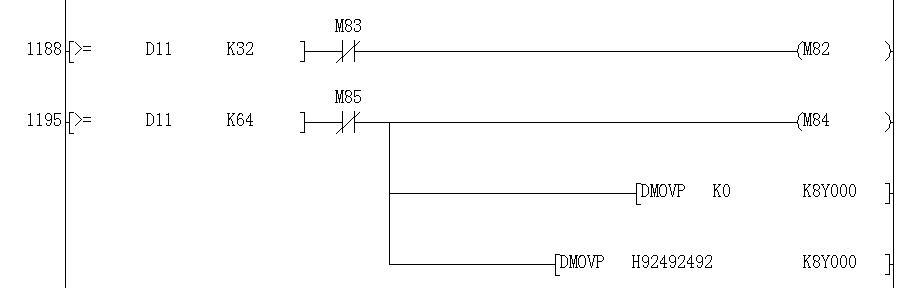

圖1實在不清晰；

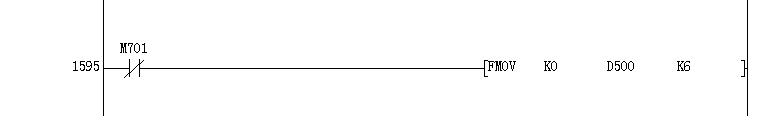

圖2當m701為0時將0-5輸出到D500-D505；

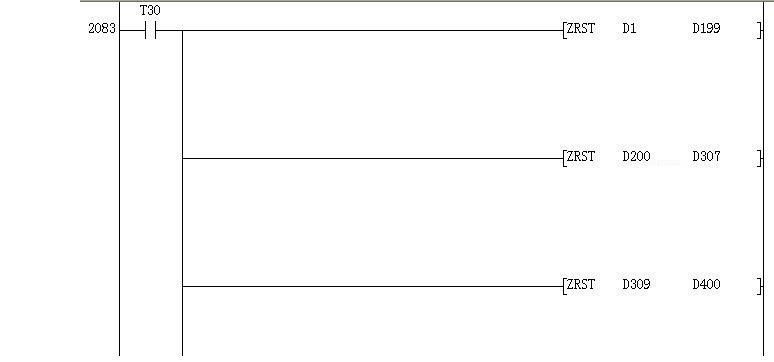

圖3T30為1時D1-D199,D200-D307,D309-D400復位；
圖4D200=0時M100接通，D200=1時MI01接通。
以上

本帖最近評分記錄：

下載積分:+1(huangmin326) 熱心助人

cmepvefc

牢騷太盛防腸斷，風物長宜放眼量。

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 199 點
下載積分: 679 分
在線時間: 28(小時)
注冊時間: 2008-09-22
最后登錄: 2022-11-25
查看cmepvefc的主題 / 回貼

2樓發表于: 2009-11-29 12:44

只看該作者 | 小中大

非常感謝，沙發上的大俠，
剛學三菱PLC，還有很多向大俠們學習的

zzydegong

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 120 個
工控威望: 203 點
下載積分: 686 分
在線時間: 127(小時)
注冊時間: 2008-06-02
最后登錄: 2013-04-10
查看zzydegong的主題 / 回貼

3樓發表于: 2009-11-29 19:49

只看該作者 | 小中大

圖片：

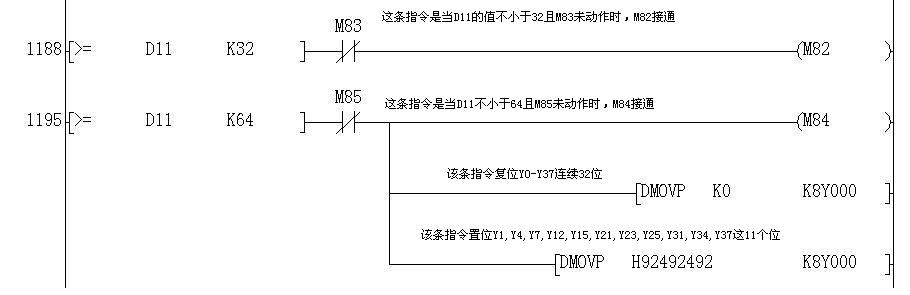

補充一下1樓的

tangcheng

努力奮斗、追求完美

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 467 個
工控威望: 340 點
下載積分: 531 分
在線時間: 294(小時)
注冊時間: 2007-11-15
最后登錄: 2024-03-22
查看tangcheng的主題 / 回貼

4樓發表于: 2009-11-30 23:42

只看該作者 | 小中大

[FMOV K0 D500 K5]是將0這個數字分別傳送到D500-D504里，其中K5就是代表傳送5個

tangcheng

努力奮斗、追求完美

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 467 個
工控威望: 340 點
下載積分: 531 分
在線時間: 294(小時)
注冊時間: 2007-11-15
最后登錄: 2024-03-22
查看tangcheng的主題 / 回貼

5樓發表于: 2009-11-30 23:44

只看該作者 | 小中大

[FMOV K0 D500 K5]是將0這個數字分別傳送到D500-D504寄存器里，其中K5就是代表傳送5個數據寄存器。
