我是一名新手，不知道撥碼開關在三菱PLC上是怎么使用的。懇請高手指教，最好是詳細一些。最好有接線圖。我的郵箱是[email protected]

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

精華主題: 5 篇
發帖數量: 8292 個
工控威望: 10426 點
下載積分: 21209 分
在線時間: 3088(小時)
注冊時間: 2007-03-01
最后登錄: 2025-05-10
查看guochunyi的主題 / 回貼

1樓發表于: 2009-10-15 07:36

只看該作者 | 小中大

具體的PLC型號和系列，如果是FX2N的話，是運行和停止開關。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

小侯

級別: 工控俠客

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8673 分
在線時間: 511(小時)
注冊時間: 2008-10-17
最后登錄: 2025-05-09
查看小侯的主題 / 回貼

2樓發表于: 2009-10-15 15:02

只看該作者 | 小中大

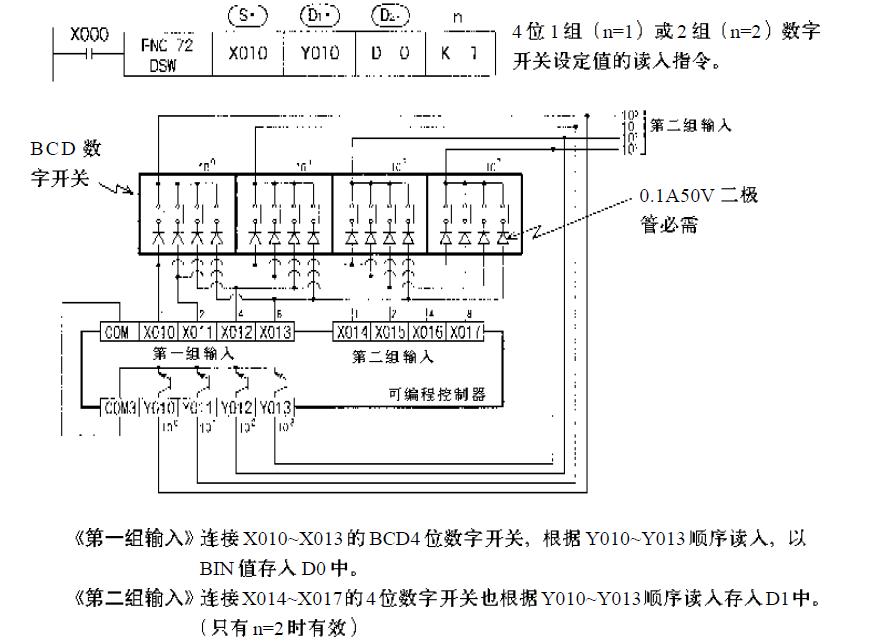

利用BCD碼的指撥開關，四位一組，接法如圖，指令為DSW，這是2n用的

shuangyu

工控行業呆的越久越迷茫.......懂得多?少?......

級別: 家園常客

精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的主題 / 回貼

3樓發表于: 2009-10-16 08:56

只看該作者 | 小中大

公共端接 24- 其他四根線接X 0 X1 X2 X3
指令 MOV K1X0 D0 應該可以了

lxm6724576

級別: 家園常客

精華主題: 0
發帖數量: 88 個
工控威望: 575 點
下載積分: 3514 分
在線時間: 106(小時)
注冊時間: 2008-11-09
最后登錄: 2025-02-11
查看lxm6724576的主題 / 回貼

4樓發表于: 2009-10-16 23:50

只看該作者 | 小中大

3樓正解
