樓主發表于: 2011-04-24 20:42

只看樓主 | 小中大

各位，我想用三菱的運動控制CPU設計一個伺服進給系統，
1、請問外部傳感器的開關量信號送入運動控制CPU Q172UN是否一定要通過Q172LX模塊，可不可以直接使用普通的輸入輸出模塊？
2、請問在設計模塊的過程中，運動控制器CPU的輸入輸出模塊是否一定要和PLC CPU的輸入輸出模塊分開？

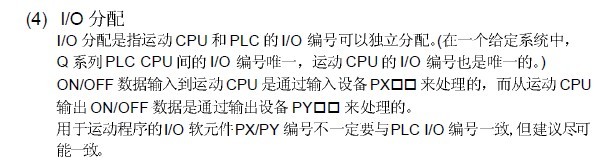

3、下圖運動控制用戶手冊中關于I/O分配的解釋，請問有何意義？

謝謝您的解答

xhl6788

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 120 個
工控威望: 256 點
下載積分: 299 分
在線時間: 105(小時)
注冊時間: 2009-07-20
最后登錄: 2022-12-01
查看xhl6788的主題 / 回貼

1樓發表于: 2011-04-25 12:29

只看該作者 | 小中大

1、Q172LX 這個是伺服系統輸入模塊一般有限位開關和近點狗，這個不能用普通的I/O信號代替的。
另外用運動控制CPU可以使用絕對系統這些伺服信號可以不要。
2、模塊可以分開也可以不分，不分開運動CPU的尋址范圍不大，小系統可以這樣做。直接用運動SFC編程序，不用QCPU的梯形圖。

3、分開后，地址屬于各自的CPU ，也就說QCPU只能用X 、Y點，運動CPU 只能用PX、 PY點。

zxbpc

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zxbpc的主題 / 回貼

2樓發表于: 2011-04-25 23:04

只看該作者 | 小中大

來看看
