樓主發表于: 2024-03-19 17:15

只看樓主 | 小中大

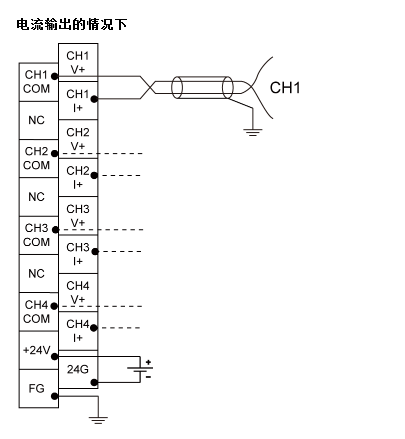

描述：AO接線圖
圖片：

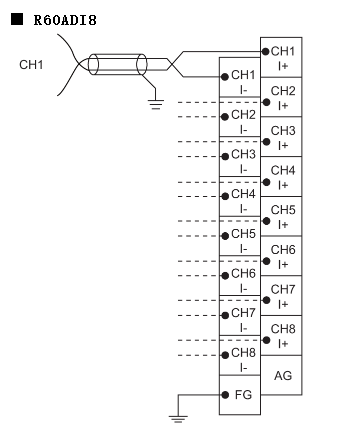

描述：AI接線圖
圖片：

採用電流輸出一開啟就斷線檢知異常,也無法輸出
Reset 旗標下完畢之後也是斷線異常檢知,
感覺是配線問題,目標對象R60ADI8

CH1 COM <=> I -
CH1 I+ <=> I +
有大佬能提點一下

偶爾開播
https://www.youtube.com/channel/UCR7KK2amDeHRUi6WNd5fh7A/videos

gpp0603

靜水無為

級別: 略有小成

精華主題: 0
發帖數量: 291 個
工控威望: 372 點
下載積分: 12005 分
在線時間: 264(小時)
注冊時間: 2009-11-12
最后登錄: 2025-04-28
查看gpp0603的主題 / 回貼

1樓發表于: 2024-03-19 17:38

只看該作者 | 小中大

電流信號：要把V+和I+ 接在一起
