樓主發表于: 2023-08-24 15:49

只看樓主 | 小中大

圖片：

老師們，指點指點，485兩線怎么接線，可以用兩線嗎，第一次用485不會搞我用COM3兩線通訊

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2481 個
工控威望: 3096 點
下載積分: 12240 分
在線時間: 667(小時)
注冊時間: 2008-08-03
最后登錄: 2025-04-24
查看卓發智能的主題 / 回貼

1樓發表于: 2023-08-24 15:59

只看該作者 | 小中大

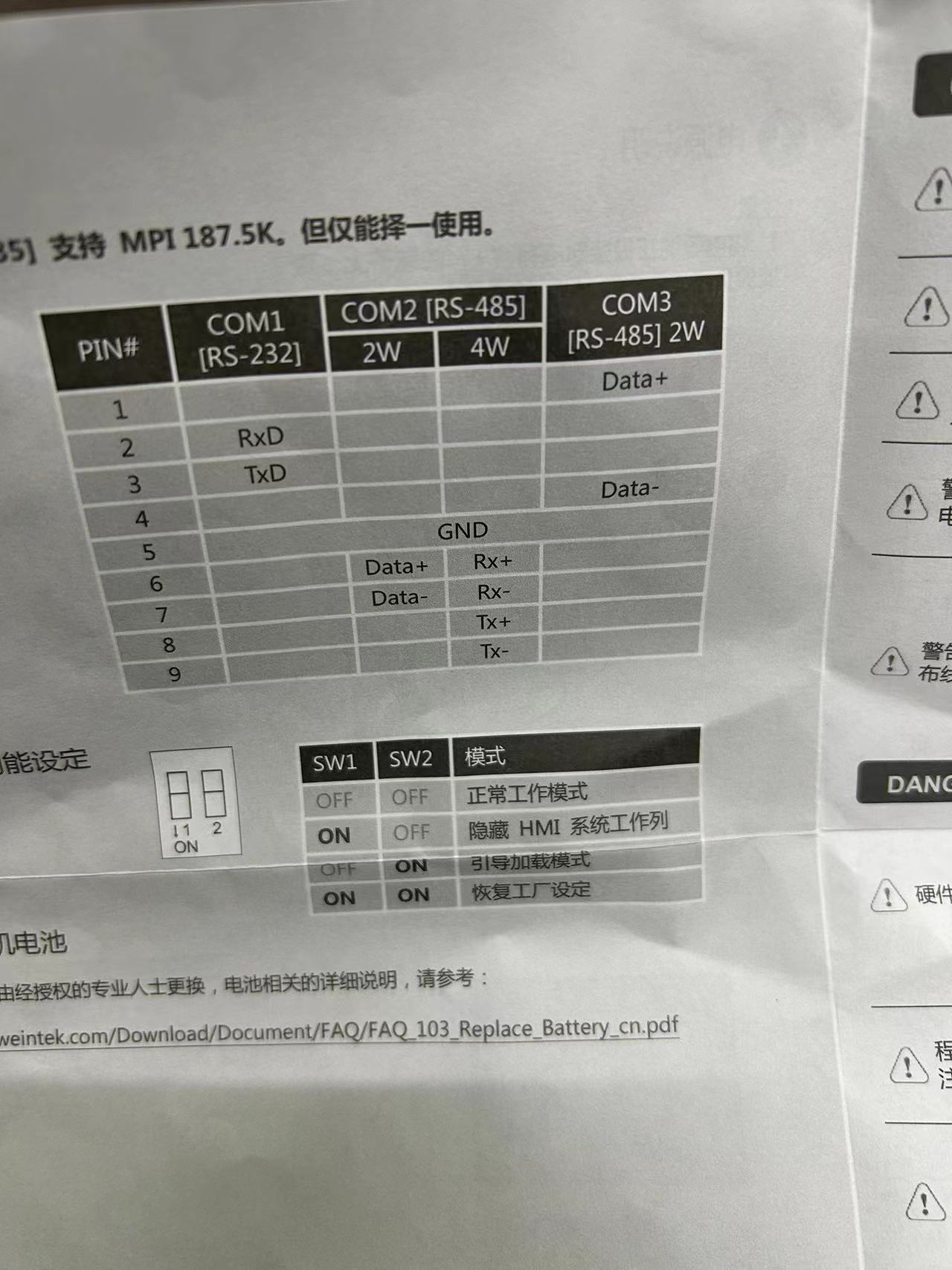

圖片很清楚了，如果使用COM3做二線式485通訊那就是1 4 這二個腳號了

相信自我！

zhouyunjin

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 46 個
工控威望: 80 點
下載積分: 4662 分
在線時間: 30(小時)
注冊時間: 2022-10-18
最后登錄: 2025-03-23
查看zhouyunjin的主題 / 回貼

2樓發表于: 2023-08-24 16:02

只看該作者 | 小中大

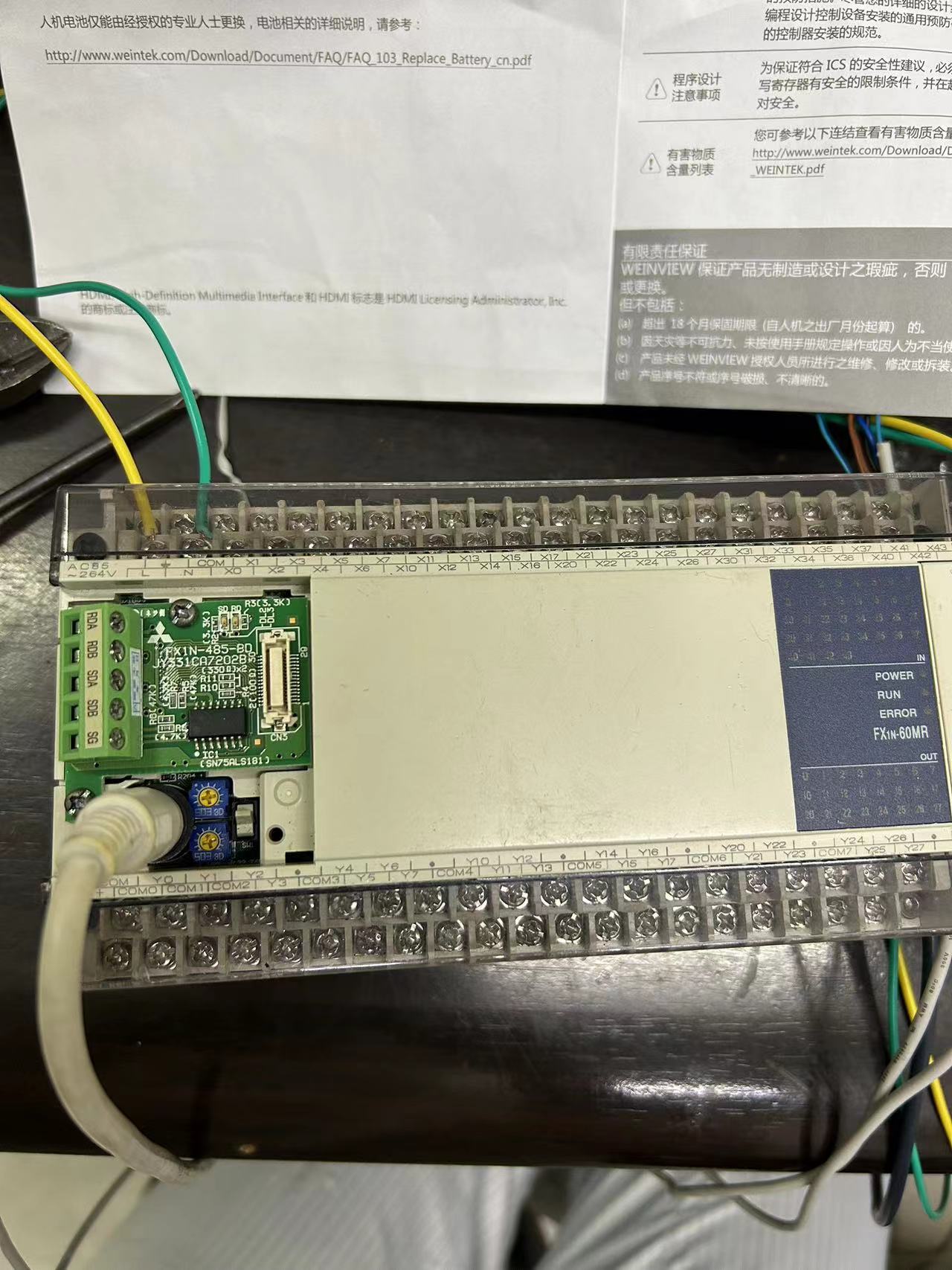

是啊 1和4是觸摸屏的這個知道，就是PLC上的4個端口不知咋接，沒有接過

機器人001

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 226 點
下載積分: 865 分
在線時間: 31(小時)
注冊時間: 2023-07-14
最后登錄: 2025-03-27
查看機器人001的主題 / 回貼

3樓發表于: 2023-08-24 17:25

只看該作者 | 小中大

RDA和SDA串聯出來一條線，RDB和SDB串聯出來一條線。

引用
引用第2樓zhouyunjin于2023-08-24 16:02發表的 :
是啊 1和4是觸摸屏的這個知道，就是PLC上的4個端口不知咋接，沒有接過

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 988 個
工控威望: 8890 點
下載積分: 14420 分
在線時間: 939(小時)
注冊時間: 2014-05-23
最后登錄: 2025-04-25
查看anlyl2014的主題 / 回貼

4樓發表于: 2023-08-24 17:58

只看該作者 | 小中大

引用
引用樓主zhouyunjin于2023-08-24 15:49發表的三菱485通訊 :
老師們，指點指點，485兩線怎么接線，可以用兩線嗎，第一次用485不會搞我用COM3兩線通訊

你用COM3跟誰通訊？？你想用COM3跟三菱FX1N485BD通訊嗎？

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

zhangqi_1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 337 個
工控威望: 493 點
下載積分: 4016 分
在線時間: 251(小時)
注冊時間: 2013-03-22
最后登錄: 2025-04-12
查看zhangqi_1234的主題 / 回貼

5樓發表于: 2023-08-24 18:50

只看該作者 | 小中大

把PLC的RDA和SDA接在一起，去接COM3的Data+。把PLC的RDB和SDB接在一起，去接COM3的Data-。或者去接COM2的data+和Data-

zhouyunjin

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 46 個
工控威望: 80 點
下載積分: 4662 分
在線時間: 30(小時)
注冊時間: 2022-10-18
最后登錄: 2025-03-23
查看zhouyunjin的主題 / 回貼

6樓發表于: 2023-08-25 07:41

只看該作者 | 小中大

感謝感謝
