PLC：FX5U-32MT/ES
伺服驅動器：MR-JE-40A

現在需要用脈沖控制4臺這個型號的伺服，由于我一直沒做過三菱的PLC和伺服的工程，所以請教一下
PLC和伺服的脈沖和方向的電路圖應該怎么畫

伺服我找了說明書，PP我理解應該是脈沖，方向我沒找到點位

具體接線應該怎么接我也不知道，麻煩各位大佬不吝賜教
謝謝

冬昊miao

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 126 點
下載積分: 642 分
在線時間: 23(小時)
注冊時間: 2024-11-26
最后登錄: 2025-04-30
查看冬昊miao的主題 / 回貼

1樓發表于: 8天前

只看該作者 | 小中大

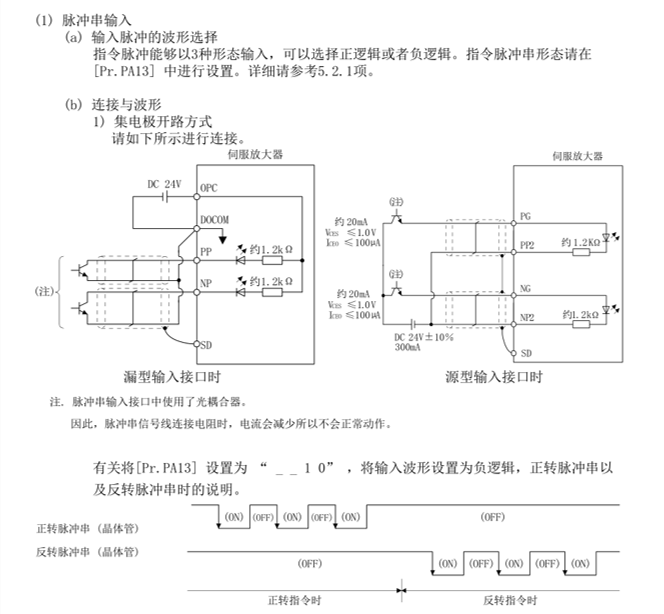

圖片：

JE-A的放大器說明書3.6.1有說明，不知道對你有沒有用！

suleimei

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 58 點
下載積分: 34 分
在線時間: 2(小時)
注冊時間: 2025-04-18
最后登錄: 2025-04-30
查看suleimei的主題 / 回貼

2樓發表于: 7天前

只看該作者 | 小中大

引用
引用第1樓冬昊miao于2025-04-23 16:51發表的 :
JE-A的放大器說明書3.6.1有說明，不知道對你有沒有用！

謝謝，我看一下。我現在又在找抱閘了。哎

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1930 個
工控威望: 2083 點
下載積分: 11121 分
在線時間: 834(小時)
注冊時間: 2007-08-28
最后登錄: 2025-04-29
查看yerong的主題 / 回貼

3樓發表于: 7天前

只看該作者 | 小中大

抱閘可以用 CN1-47 CN1-49 等要設置相應輸出點參數

夜空會飛的魚

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 68 個
工控威望: 134 點
下載積分: 386 分
在線時間: 238(小時)
注冊時間: 2023-02-21
最后登錄: 2025-04-30
查看夜空會飛的魚的主題 / 回貼

4樓發表于: 6天前

只看該作者 | 小中大

PP脈沖PN方向把伺服PA13改成0311
