工控人家園 三菱工控論壇 三菱GS2107-WTBD屏連掃碼槍

liukongwen

雖千萬里，吾往矣！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 1166 點
下載積分: 7308 分
在線時間: 169(小時)
注冊時間: 2013-11-14
最后登錄: 2025-04-21
查看liukongwen的主題 / 回貼

樓主發表于: 2021-11-02 16:11

只看樓主 | 小中大

描述：二維碼大小

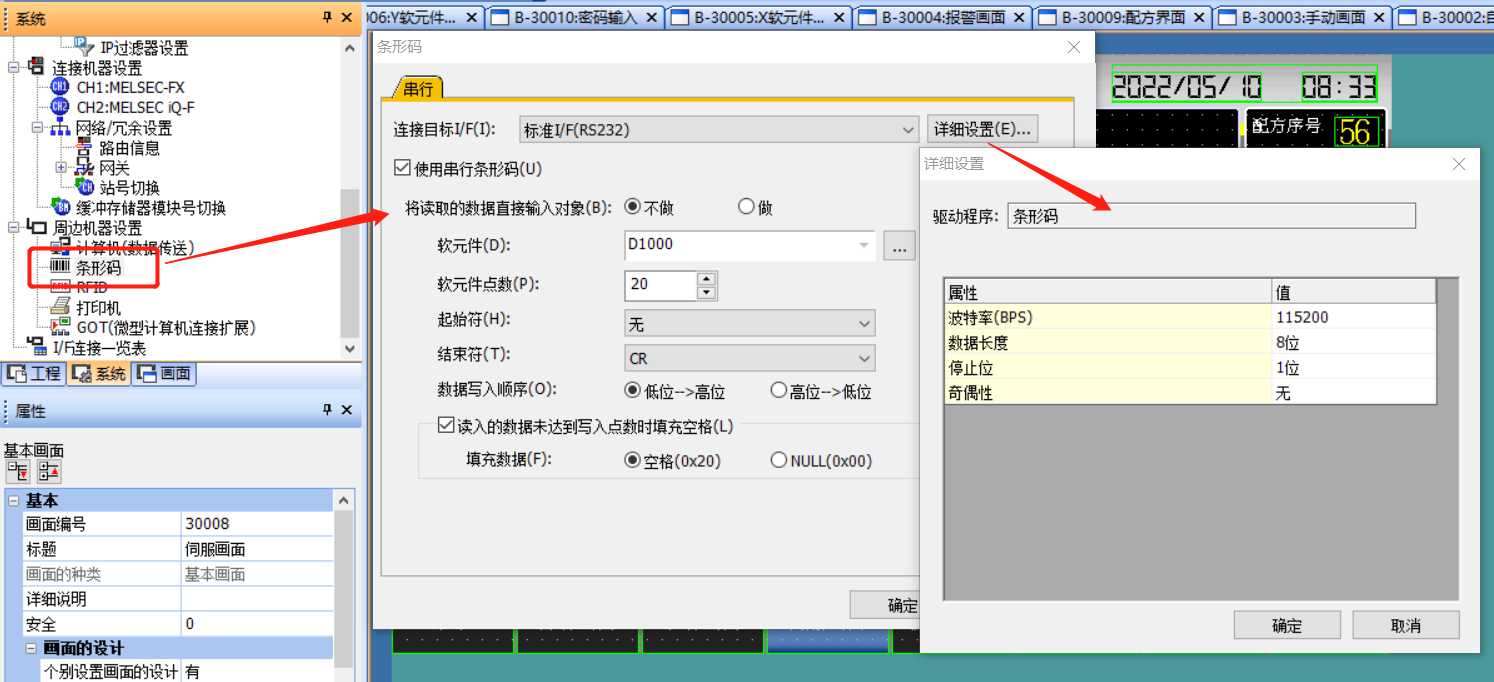

圖片：

PLC：FX2N-16MR
屏：GS2107-WTBD
掃碼槍未定
有條形碼或二維碼

需求：流水線上裝有一個檢測物料的光電開關，檢測到有物料時停輸送帶后進行掃碼，掃到的數據存儲，在啟動輸送帶，未掃到數據則給出報警信號，每天可用U盤拷貝掃到的數據

gxtmdb82164

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 800 個
工控威望: 1178 點
下載積分: 463 分
在線時間: 641(小時)
注冊時間: 2019-09-22
最后登錄: 2025-04-24
查看gxtmdb82164的主題 / 回貼

1樓發表于: 2021-11-02 16:22

只看該作者 | 小中大

其實真的沒必要停輸送帶,如果是爛掃碼槍配爛條碼,甚至光照環境也是爛環境,運動過程中,還能提高一點解析成功率
本身掃碼并不是100%成功的,如果不成功怎么處理?我早年做過一個用機器人拿著一個產品去掃碼的場景,因為是客戶指定要用的爛槍,很難保證一次性成功,最后沒辦法給機器人多加了幾個點, 配和PLC程序做動態判斷,一旦掃到了就跳轉去正常的搬運路徑,否則就拿著產品在掃碼槍前面來回晃,晃過一定次數就報警.

所以你這個其實非常簡單的,就正常掃碼就可以了,沒掃到碼的要么現場停機報警,要么做不合格產品隔離區,都是常規的東西~
