工控人家園 三菱工控論壇 請問FX3U-4AD與2線制4-20mA壓力變送器接線方法？

陽啟泰

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 96 點
下載積分: 22135 分
在線時間: 40(小時)
注冊時間: 2018-11-09
最后登錄: 2021-10-22
查看陽啟泰的主題 / 回貼

樓主發表于: 2020-12-03 13:42

只看樓主 | 小中大

圖片：

請問FX3U-4AD與2線制4-20mA壓力變送器接線方法？

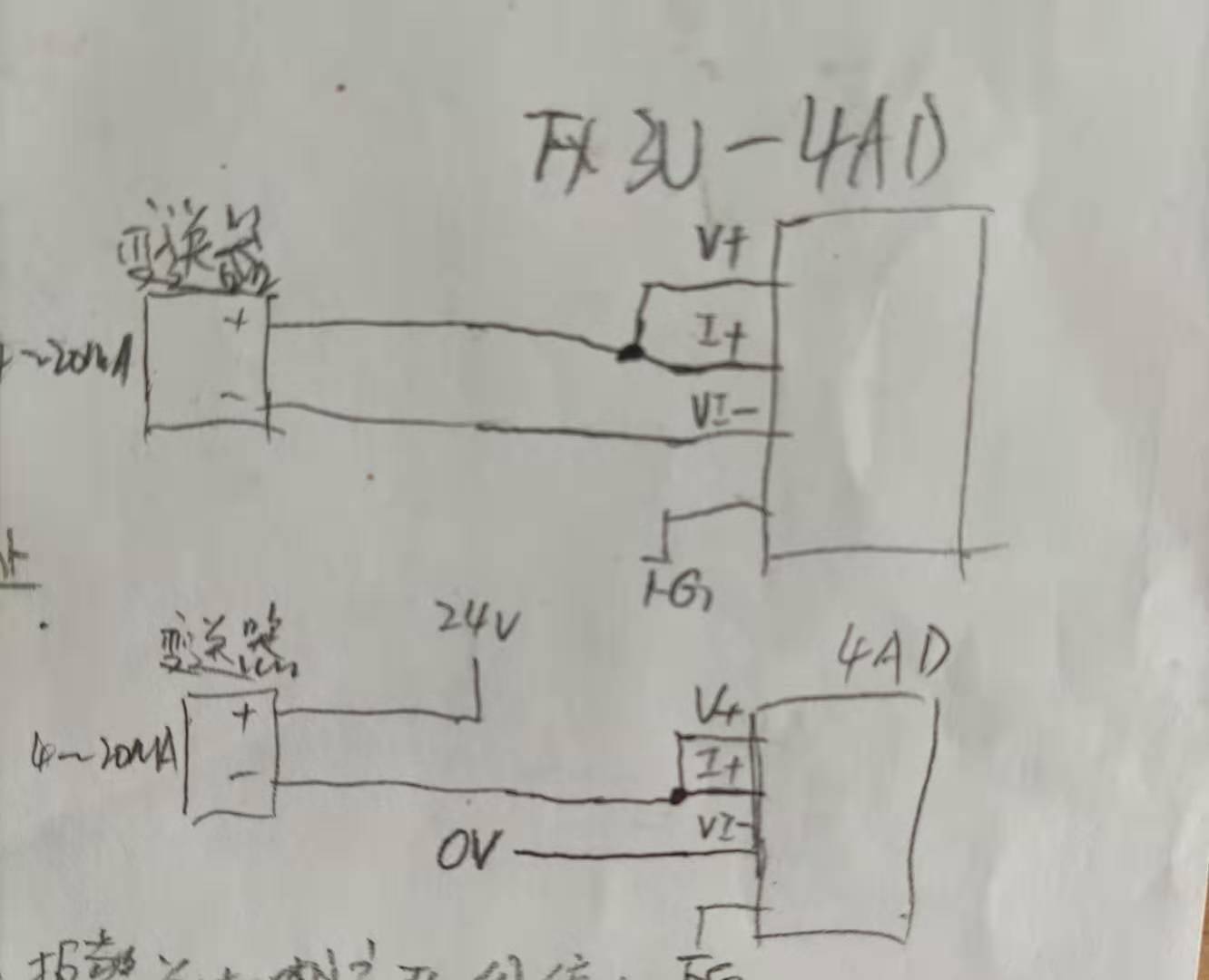

下圖中哪個是正確的，或者有其他接線方法，手冊里只說了電流輸入接線方法沒說是幾線制的。

零攝氏度的心

謀事在人，成事在天，不懈努力，輝煌人生。----奮斗

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 222 個
工控威望: 552 點
下載積分: 28546 分
在線時間: 425(小時)
注冊時間: 2010-12-07
最后登錄: 2025-04-10
查看零攝氏度的心的主題 / 回貼

1樓發表于: 2020-12-03 13:54

只看該作者 | 小中大

下面的那張圖是正確的

楊官華

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 779 個
工控威望: 770 點
下載積分: 73484 分
在線時間: 1954(小時)
注冊時間: 2008-07-31
最后登錄: 2025-04-28
查看楊官華的主題 / 回貼

2樓發表于: 2020-12-03 15:36

只看該作者 | 小中大

下面一張正確

tangjiezyc

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 479 個
工控威望: 5037 點
下載積分: 1682 分
在線時間: 491(小時)
注冊時間: 2020-06-11
最后登錄: 2025-04-28
查看tangjiezyc的主題 / 回貼

3樓發表于: 2020-12-12 14:37

只看該作者 | 小中大

下面那張

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3870 個
工控威望: 4325 點
下載積分: 143161 分
在線時間: 6652(小時)
注冊時間: 2016-10-23
最后登錄: 2025-04-28
查看lin10663的主題 / 回貼

4樓發表于: 2020-12-16 10:22

只看該作者 | 小中大

兩種都正確~~主要你變送器那端
要看配線如何接髮

努力~學習
QQ:1796367739 VX:IVAN10663

菜鳥888

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 376 個
工控威望: 525 點
下載積分: 12582 分
在線時間: 1132(小時)
注冊時間: 2006-09-03
最后登錄: 2025-04-28
查看菜鳥888的主題 / 回貼

5樓發表于: 2021-01-19 10:26

只看該作者 | 小中大

下面的

狗寶寶314

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 96 點
下載積分: 470 分
在線時間: 4(小時)
注冊時間: 2015-12-29
最后登錄: 2024-02-28
查看狗寶寶314的主題 / 回貼

6樓發表于: 2021-05-09 22:21

只看該作者 | 小中大

下面是正確的

robert661122

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 173 點
下載積分: 407 分
在線時間: 181(小時)
注冊時間: 2013-01-31
最后登錄: 2025-04-28
查看robert661122的主題 / 回貼

7樓發表于: 2021-05-10 08:14

只看該作者 | 小中大

二種都可以
