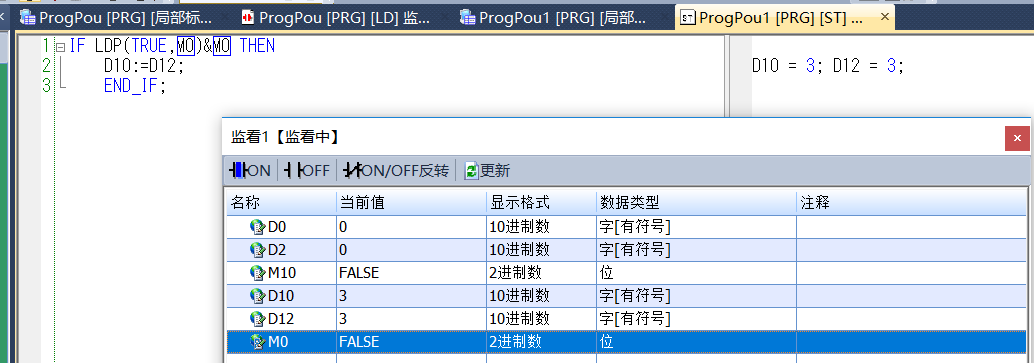

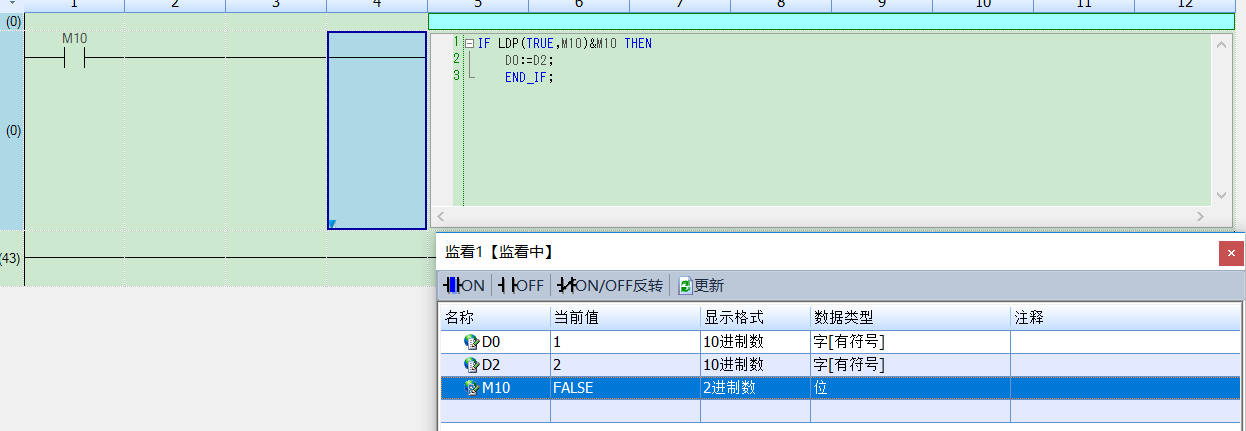

做一個上升沿條件，內嵌不行，只能觸發一次，斷開再觸發就無效了，是我這么寫錯了嗎？？？，但是直接建ST的沒問題的，觸發一次執行一次

FB內嵌ST，F(xiàn)B使能和傳送條件不能同一點位

ldp(true,m0)
上升沿直接這樣就行，不用再加后面那個

引用

引用第2樓apei2014于2019-09-23 17:29發表的  :
ldp(true,m0)
上升沿直接這樣就行，不用再加后面那個

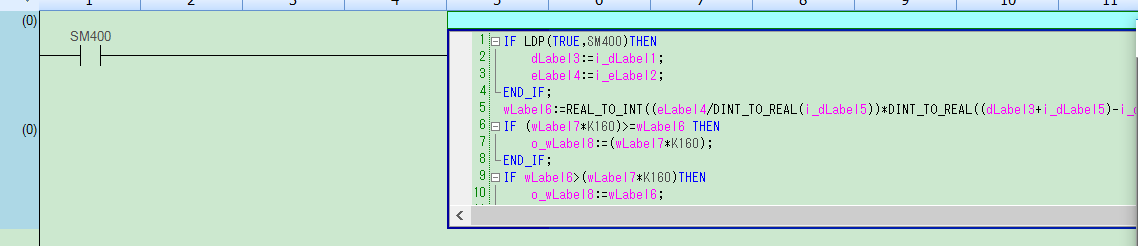

FB內嵌ST前面一定要加個條件除了SM400想不到其他了，但是只要FB使能后FB內SM400就不能斷開，那樣上升條件只能外部輸入們還不能跟FB使能條件一樣。不能同時要延時怎么破

這個破不了吧，內嵌ST相當于 CALL Px
只要是調用子程序，并且子程序有觸發條件，就會有上升沿問題，
因?yàn)闆]調用時，程序是不被 掃到的，上升沿自然沒辦法計算，
所以簡單工程這個無解，
有一個變通的方法，你用結構化工程，建ST語言 FB塊，塊屬性里選EN控制使用MC/MCR，這個我沒測試，但大概率是可以解決你說的問題，

要不就前面SM400一直常通，M10的條件寫到ST里面，這樣也可以解決，要保證子程序一直被調用，不然就沒辦法計算上升沿的

你是用的５U   ５U好像簡單工程的ＦＢ也可以選ST語言了，可以試試

反正子程序的上升沿是調用時候的上升沿,跟你本身元件的上升沿不是同步的,除非一直調用,這樣才能同步

編程本身就需要注意的，IF嵌套和FB內一般盡量避免使用脈沖化指令以及雙向作用的指令比如OUT。
IF其實編譯后為跳轉或者CALL，條件不滿足時，就不會進行PLC的掃描執行，IF嵌套和FB內里面就像是被凍住一樣，可以理解為內部時間靜止，當再次條件滿足時，里面的狀態還是和不滿足時一樣。也就是條件不滿足到滿足，內部是沒有變化的。

這種純邏輯的 用梯形圖它不香嗎

內嵌ST前面的條件直接用SM400就好了，這有什么好糾結的

謝謝各位大嬸解答，主要時還有其他計算所以上升沿條件也放在一起，然后又不想開多一個位做上升沿條件這樣子。還是理解得太少，一直沒相通怎么會不行，看過又要再想辦法了。
