樓主  發表于: 2019-06-24 09:31
圖片：

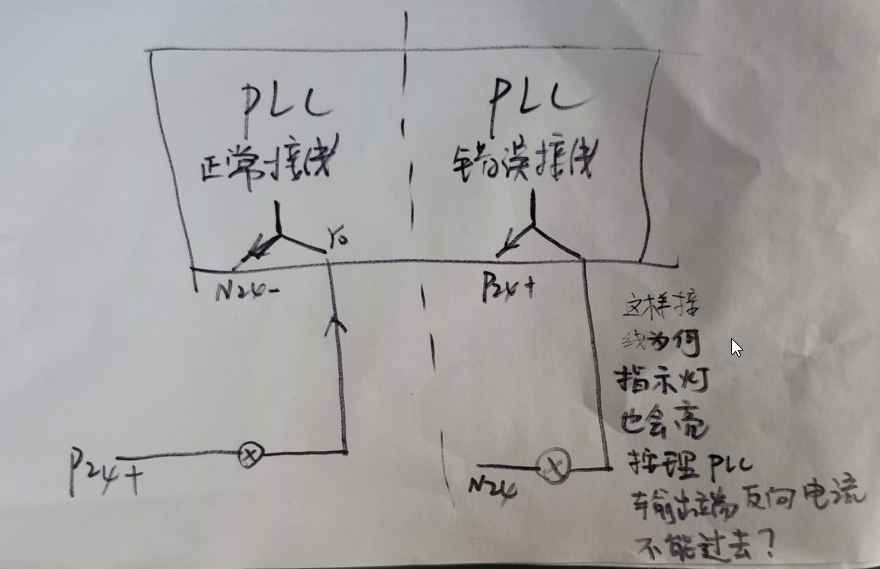

今天誤將給PLC輸入輸出用的開關電源24v兩根線接反了，相當于正負極對調了一下。結果導致所有輸出全部是導通的，就是正負反了一下。反思一下為何直接能導通呢？自己畫了個圖還是沒找到答案。大家能否幫助分析一下。PLC為晶體管低電平輸出的。
zmrs163
級別: 家園常客
精華主題: 0
發帖數量: 389 個
工控威望: 537 點
下載積分: 1510 分
在線時間: 330(小時)
注冊時間: 2017-06-12
最后登錄: 2025-04-27
查看zmrs163的 主題 / 回貼
1樓  發表于: 2019-06-24 13:00
PLC內部有穩壓二極管的，反向就變成普通的二極管直接導通了
本帖最近評分記錄：
  • 下載積分:+1(13771165220) 真誠感謝！
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 988 個
    工控威望: 8890 點
    下載積分: 14500 分
    在線時間: 939(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-04-27
    查看anlyl2014的 主題 / 回貼
    2樓  發表于: 2019-06-24 19:03

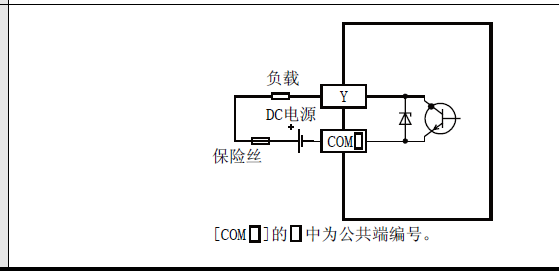

    樓上說的沒錯，手冊說的這樣的輸出電路
    本帖最近評分記錄：
  • 下載積分:+1(13771165220) 真誠感謝！
    • 活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 988 個
    工控威望: 8890 點
    下載積分: 14500 分
    在線時間: 939(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-04-27
    查看anlyl2014的 主題 / 回貼
    3樓  發表于: 2019-06-24 19:08


    或者是這種電路
    活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
