工控人家園 三菱工控論壇 新手三菱伺服MR-JE-10A，接線圖沒找到

湛藍小爾

工控交流 Q703935819

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 349 個
工控威望: 642 點
下載積分: 2101 分
在線時間: 80(小時)
注冊時間: 2014-03-03
最后登錄: 2024-12-10
查看湛藍小爾的主題 / 回貼

樓主發表于: 2019-01-12 10:50

只看樓主 | 小中大

今天周六，還在上班，接線圖沒找到，注冊官網失敗，不知道是不是因為周六的原因。型號是官方分公司選的。
放大器 MR-JE-10A
電機 HG-KN13JK-S100
如圖，我還不知道，接線圖，用的是西門ST30
望用過的朋友可以指點一二。我也在論壇繼續找點資料

專心搞錢
Q群943838323 博圖
Q群703935819 昆侖通態

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9717 個
工控威望: 8615 點
下載積分: 16820 分
在線時間: 5336(小時)
注冊時間: 2006-08-10
最后登錄: 2025-04-25
查看ymmfa的主題 / 回貼

1樓發表于: 2019-01-12 11:21

只看該作者 | 小中大

手冊這里有
注意漏型源型
http://down.ymmfa.com/?id=346

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

湛藍小爾

工控交流 Q703935819

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 349 個
工控威望: 642 點
下載積分: 2101 分
在線時間: 80(小時)
注冊時間: 2014-03-03
最后登錄: 2024-12-10
查看湛藍小爾的主題 / 回貼

2樓發表于: 2019-01-12 14:15

只看該作者 | 小中大

謝謝我們版主

專心搞錢
Q群943838323 博圖
Q群703935819 昆侖通態

runlife

沒有夢想何必遠方

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 510 點
下載積分: 756 分
在線時間: 74(小時)
注冊時間: 2019-01-11
最后登錄: 2025-04-24
查看runlife的主題 / 回貼

3樓發表于: 2019-01-22 14:55

只看該作者 | 小中大

說明書有電平的，高電平的這樣接線，實際接線測試過，沒得問題

runlife

沒有夢想何必遠方

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 510 點
下載積分: 756 分
在線時間: 74(小時)
注冊時間: 2019-01-11
最后登錄: 2025-04-24
查看runlife的主題 / 回貼

4樓發表于: 2019-01-22 14:59

只看該作者 | 小中大

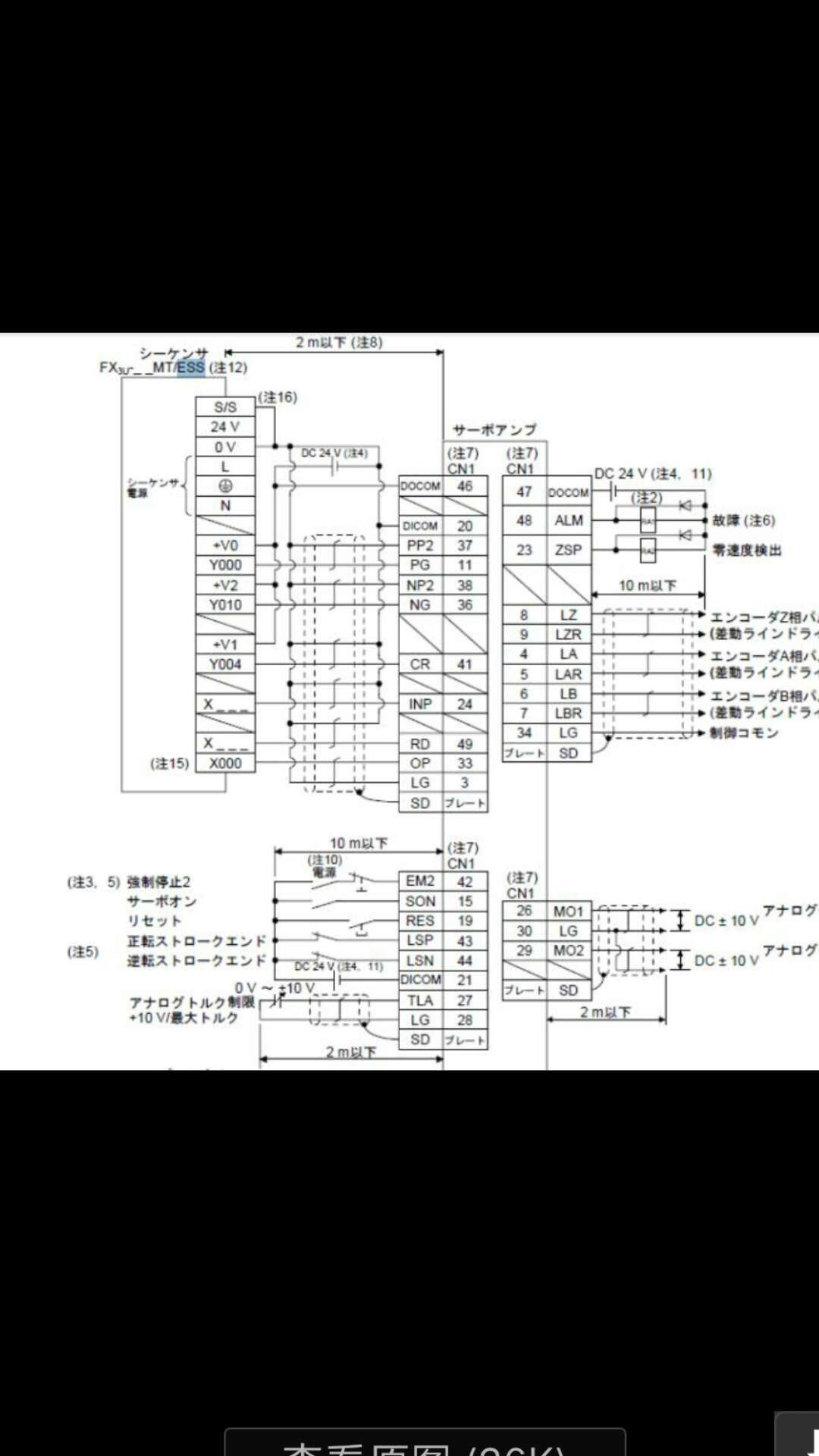

圖片：

樓上搞錯了，重新傳一下

runlife

沒有夢想何必遠方

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 510 點
下載積分: 756 分
在線時間: 74(小時)
注冊時間: 2019-01-11
最后登錄: 2025-04-24
查看runlife的主題 / 回貼

5樓發表于: 2019-01-22 15:03

只看該作者 | 小中大

好像FX3U-128MT/ESS是高電平的，FX3U-128MT/ES是低電平的
