工控人家園 三菱工控論壇 FX5U輸入模擬量測試0-10V

huiming

技術交流

級別: 網絡英雄

精華主題: 0
發帖數量: 670 個
工控威望: 6003 點
下載積分: 2853 分
在線時間: 570(小時)
注冊時間: 2011-03-09
最后登錄: 2025-04-21
查看huiming的主題 / 回貼

樓主發表于: 2018-07-23 09:29

只看樓主 | 小中大

圖片：

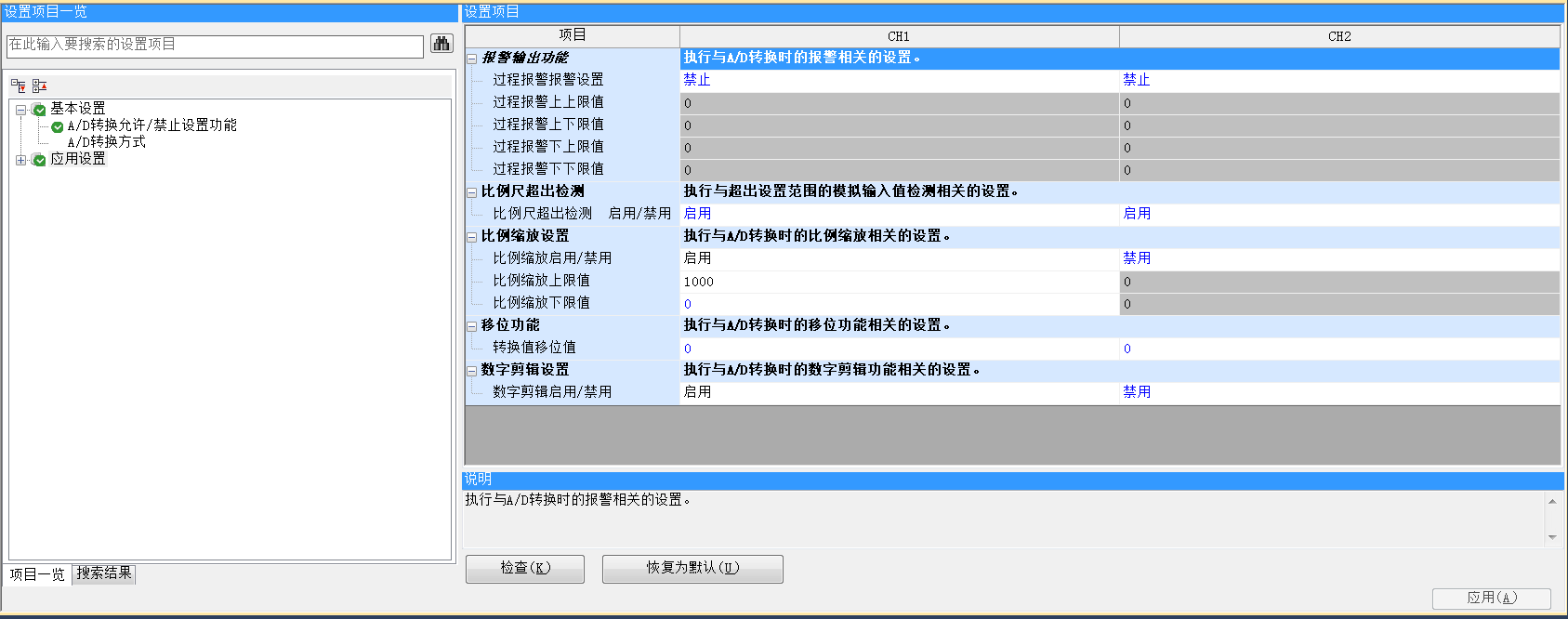

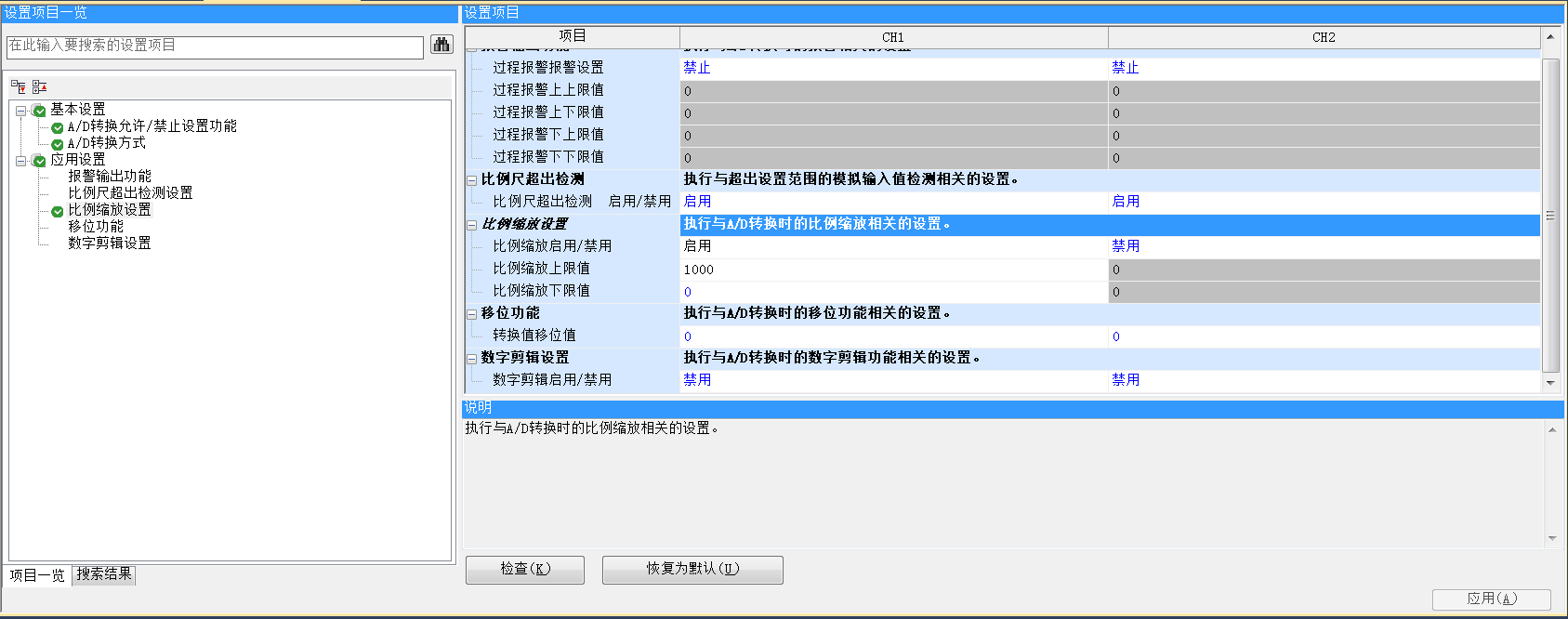

FX5U輸入模擬量測試0-10V，很不穩定，監控 SD6020的數據一直在亂跳動，根本看不清數據是多少。如圖是參數設定

士林變頻器代理 18312516885

huiming

技術交流

級別: 網絡英雄

精華主題: 0
發帖數量: 670 個
工控威望: 6003 點
下載積分: 2853 分
在線時間: 570(小時)
注冊時間: 2011-03-09
最后登錄: 2025-04-21
查看huiming的主題 / 回貼

1樓發表于: 2018-07-23 10:14

只看該作者 | 小中大

圖片：

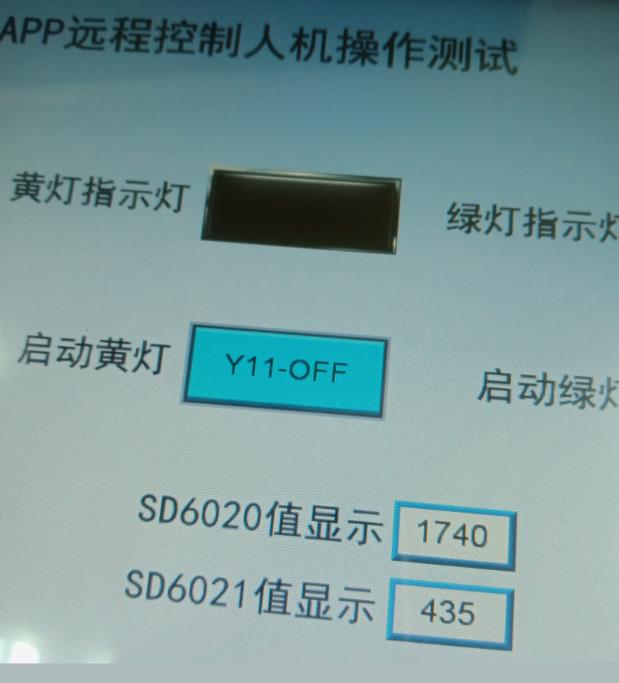

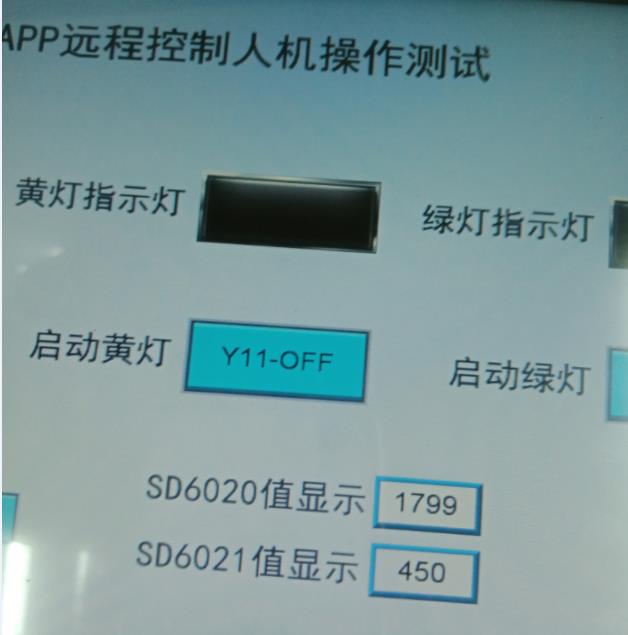

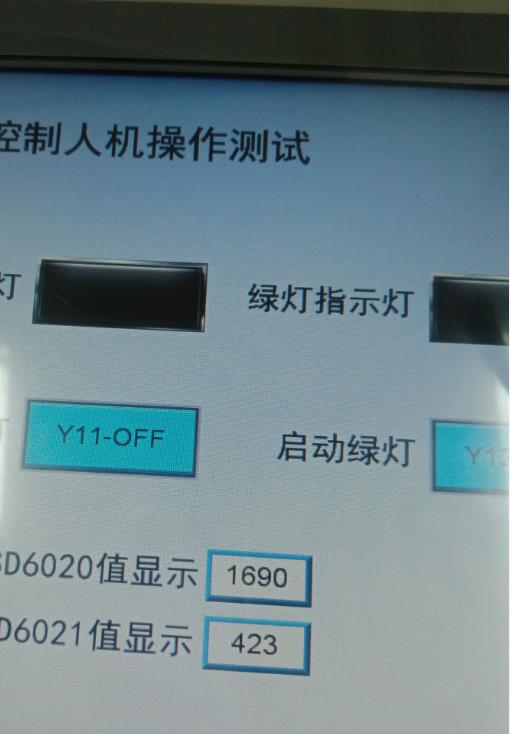

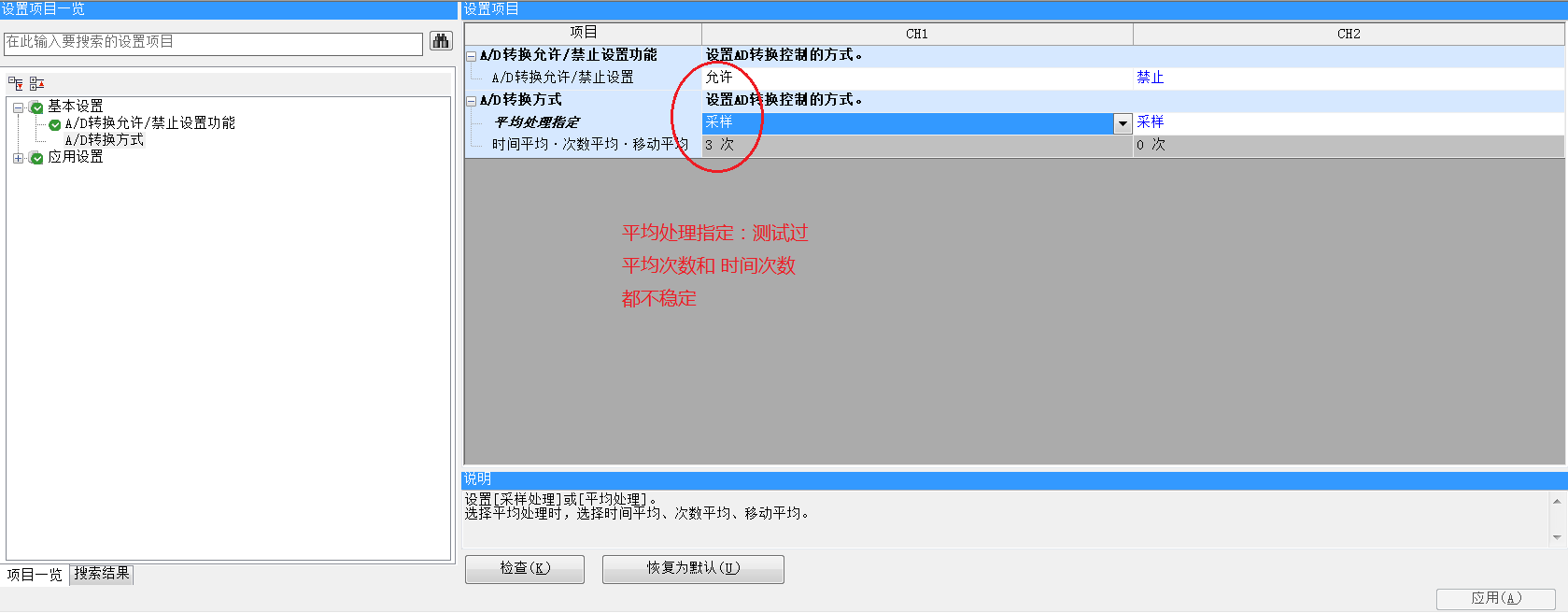

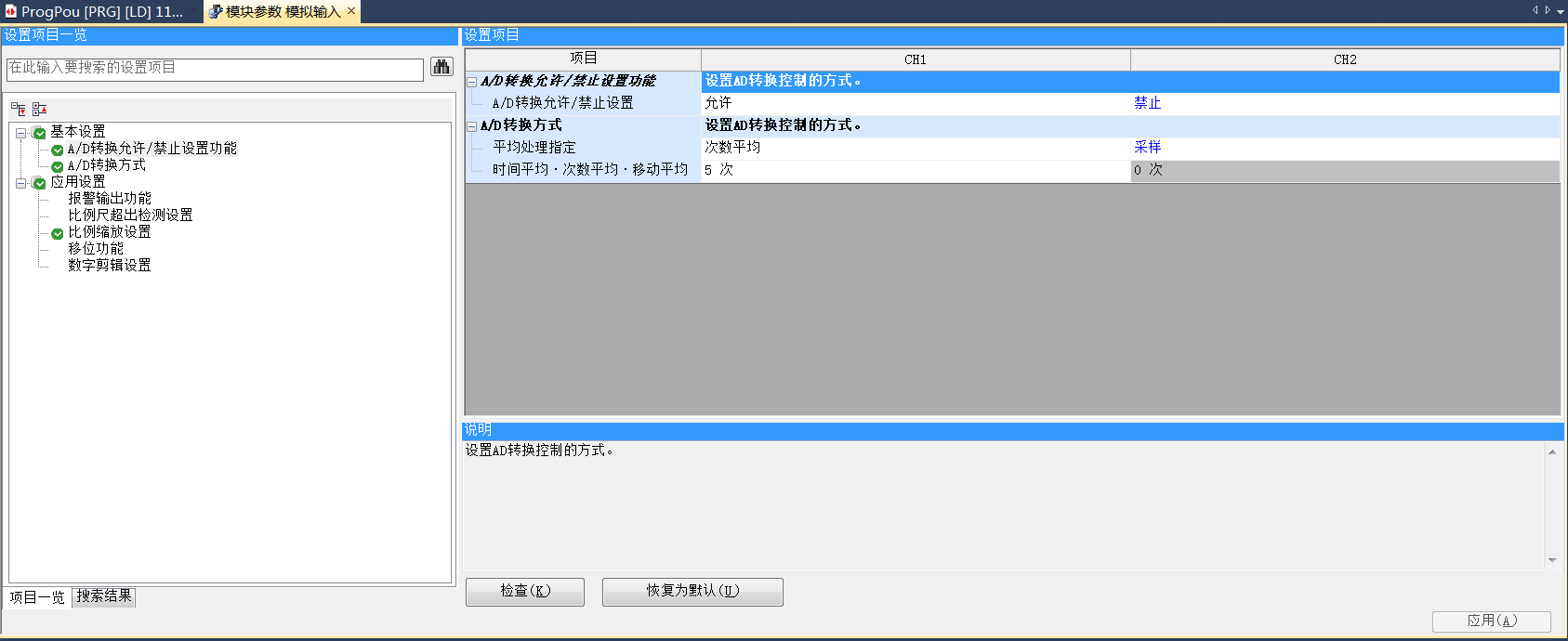

測試次數平均，也是很不穩，我是變頻器模擬量輸出 0-10V到PLC的。變頻器啟動后運行到50HZ的頻率，我用萬用表測量是 10V的電壓輸出，PLC接收到的也是10v電壓。反復多次啟動，停止變頻器，監控到的SD6020的值很不穩定，參數設置及SD6020的值如圖：

士林變頻器代理 18312516885

rrjlove

與自己較勁，磨煉自己，成就自己。

級別: 略有小成

精華主題: 0
發帖數量: 149 個
工控威望: 289 點
下載積分: 1791 分
在線時間: 61(小時)
注冊時間: 2015-10-13
最后登錄: 2025-02-08
查看rrjlove的主題 / 回貼

2樓發表于: 2018-11-27 13:18

只看該作者 | 小中大

變頻器模擬量輸出的0~10V是不是有干擾，變頻器模擬量輸出的0~10V是什么？

eledesigner

懂一點點

級別: 工控俠客

精華主題: 0
發帖數量: 1904 個
工控威望: 2166 點
下載積分: 2877 分
在線時間: 2312(小時)
注冊時間: 2009-08-21
最后登錄: 2025-04-21
查看eledesigner的主題 / 回貼

3樓發表于: 2018-11-29 13:13

只看該作者 | 小中大

干擾了，變頻器是個大干擾源

ayangyzl

級別: 探索解密

精華主題: 0
發帖數量: 69 個
工控威望: 118 點
下載積分: 1999 分
在線時間: 253(小時)
注冊時間: 2009-10-30
最后登錄: 2024-09-13
查看ayangyzl的主題 / 回貼

4樓發表于: 2018-11-30 15:58

只看該作者 | 小中大

并聯一個容量適合的金屬膜電容和合適阻值的電阻上去試!
