樓主發表于: 2018-09-11 18:57

只看樓主 | 小中大

塊是FX3U-4AD-ADP 電流輸入特性是4-20ma對應數字量0-1600 壓力變送器是4-20ma 0-40Mpa 用SCL指令使其匹配后誤差太多，實際壓力1MPA對應數字量22；請教各位老師應該怎樣修正？

ricinlhx

青島拓能自動化 15908921588 &

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 263 個
工控威望: 470 點
下載積分: 13980 分
在線時間: 423(小時)
注冊時間: 2008-09-25
最后登錄: 2025-04-23
查看ricinlhx的主題 / 回貼

1樓發表于: 2018-09-11 20:42

只看該作者 | 小中大

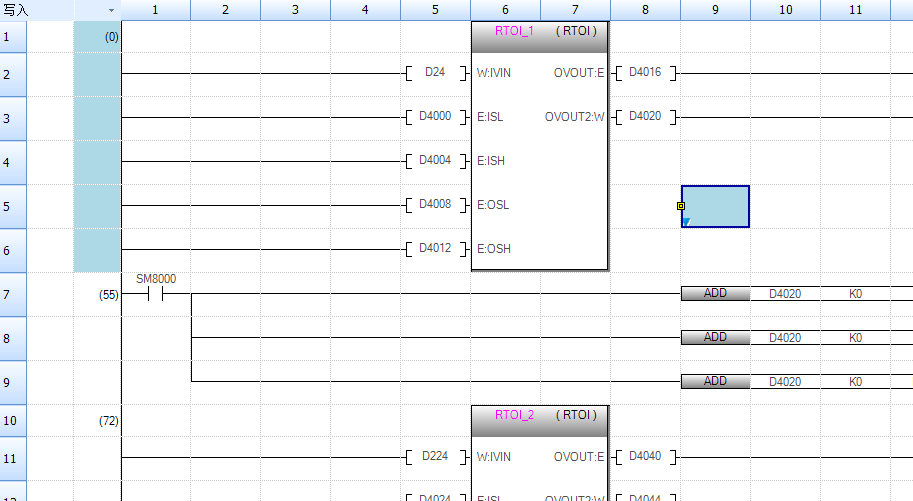

RTR 做個工式就可以修正

青島拓能自動化 15908921588 QQ：410295596 愿與從事染色、印花的朋友握手。

suegu2

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 321 個
工控威望: 586 點
下載積分: 6623 分
在線時間: 276(小時)
注冊時間: 2012-09-22
最后登錄: 2025-04-19
查看suegu2的主題 / 回貼

2樓發表于: 2018-09-12 08:27

只看該作者 | 小中大

SCL有誤差是因為它小數處理是四舍五入的，你把輸入輸出的值放大十倍再匹配試試，要么就自己寫個公式轉換。

勤工儉學

deep throat

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 188 個
工控威望: 1567 點
下載積分: 5955 分
在線時間: 120(小時)
注冊時間: 2016-03-10
最后登錄: 2024-09-27
查看勤工儉學的主題 / 回貼

3樓發表于: 2018-09-15 21:16

只看該作者 | 小中大

我最常用的公式是y=ax+b。

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8593 分
在線時間: 511(小時)
注冊時間: 2008-10-17
最后登錄: 2025-04-30
查看小侯的主題 / 回貼

4樓發表于: 2018-09-17 16:44

只看該作者 | 小中大

照你敘述的來推算
1Mpa應該是40才對
若是1Mpa是22
那麼滿刻度40Mpa也才880
這樣不是感測器有問題就是你用來量測實際值的儀表有問題

若你的感測器有非線性的狀態
而用SCL可以考慮多點成曲線
不一定要用兩點一線
例如
1MPA=22
2MPA=53
3MPA=120
一直到40MPA
