樓主發表于: 2018-09-17 14:07

只看樓主 | 小中大

MX 連接FX3U- ENT ADP
配置過程

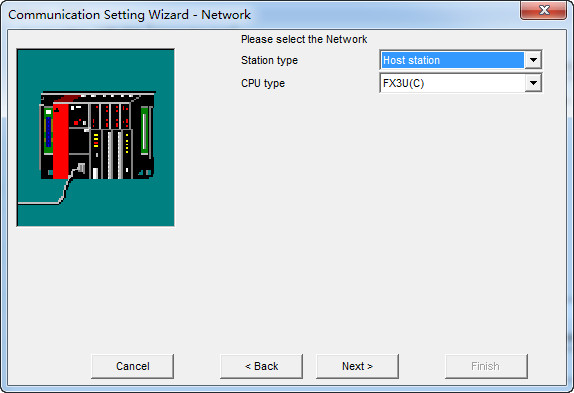

1）管理員權限啟動
Communication Setup Utility

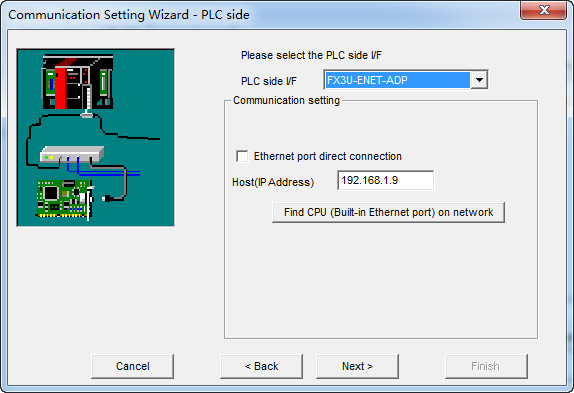

2）

3）

4）

5）

6）

wenluderen

人人為我我為人人

級別: 略有小成

精華主題: 0
發帖數量: 186 個
工控威望: 322 點
下載積分: 6183 分
在線時間: 43(小時)
注冊時間: 2010-09-23
最后登錄: 2024-02-19
查看wenluderen的主題 / 回貼

1樓發表于: 2018-09-17 14:09

只看該作者 | 小中大

必要的說明；
FC3U-128MT/ES-A這款PLC左側可以擴展兩個通道的通訊口
我這把第一通道是 FX3U-232 -BD
第二個通道是FX3u-ENET-ADp

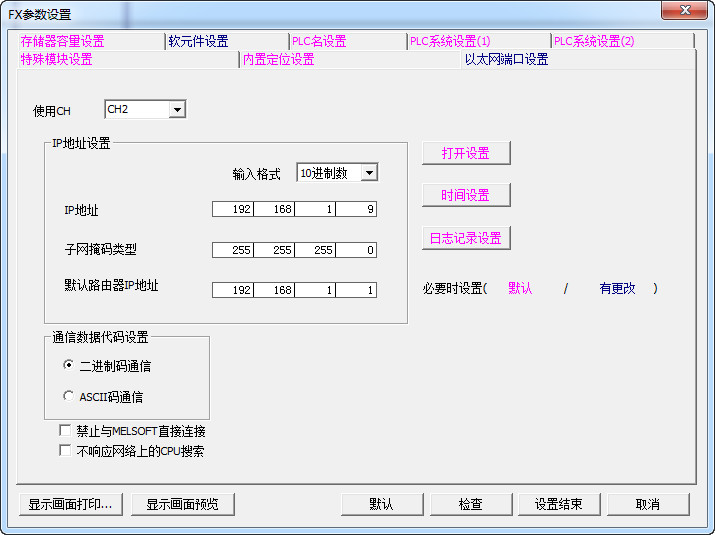

配置圖下：

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

精華主題: 0
發帖數量: 1460 個
工控威望: 4683 點
下載積分: 15037 分
在線時間: 431(小時)
注冊時間: 2015-05-19
最后登錄: 2025-03-23
查看焦劉吉的主題 / 回貼

2樓發表于: 2018-09-17 19:26

只看該作者 | 小中大

學習學習
