樓主發表于: 2017-12-25 11:13

只看樓主 | 小中大

圖片：

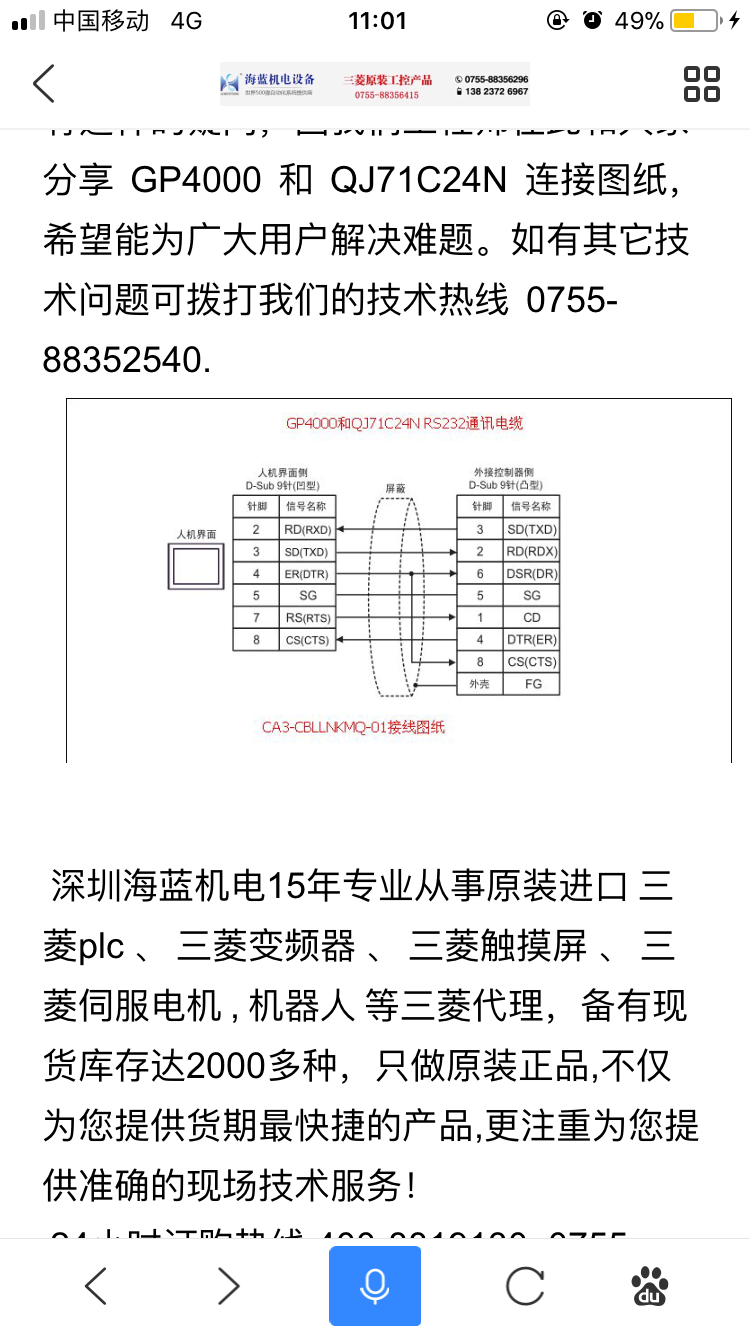

請問大神，通訊線是不是只接23.32.55呢？如果不是應該怎么接了，用下圖這個接法嗎？

zsm9614501

級別: 略有小成

精華主題: 0
發帖數量: 97 個
工控威望: 220 點
下載積分: 10680 分
在線時間: 128(小時)
注冊時間: 2012-03-31
最后登錄: 2025-04-28
查看zsm9614501的主題 / 回貼

1樓發表于: 2017-12-25 13:21

只看該作者 | 小中大

通訊線只接23.32.55肯定是不行的，好像部分要短接的，樓主提供的接線圖可以償試一下！

每天好心情

舜天水怪

非標小學徒

級別: 探索解密

精華主題: 0
發帖數量: 91 個
工控威望: 188 點
下載積分: 737 分
在線時間: 112(小時)
注冊時間: 2015-11-02
最后登錄: 2024-01-08
查看舜天水怪的主題 / 回貼

2樓發表于: 2018-01-21 16:25

只看該作者 | 小中大

我們這個線都是買觸摸屏送的

gzcjx555

QQ 296686949

級別: 工控俠客

精華主題: 0
發帖數量: 549 個
工控威望: 4756 點
下載積分: 99 分
在線時間: 403(小時)
注冊時間: 2014-02-15
最后登錄: 2025-04-28
查看gzcjx555的主題 / 回貼

3樓發表于: 2018-01-21 16:31

只看該作者 | 小中大

PLC這邊需要短接4,6還有7.9.然后23交叉對接，5接5.

聯系電話15071699246，QQ296686949

lin10663

Ivan

級別: VIP會員

精華主題: 0
發帖數量: 3870 個
工控威望: 4325 點
下載積分: 143171 分
在線時間: 6652(小時)
注冊時間: 2016-10-23
最后登錄: 2025-04-29
查看lin10663的主題 / 回貼

4樓發表于: 2018-01-21 21:27

只看該作者 | 小中大

PLC端 2-3.3-2 5-5按照一般接法 4.6短接~~˙7.8短接

努力~學習
QQ:1796367739 VX:IVAN10663
