樓主發表于: 2017-11-16 19:50

只看樓主 | 小中大

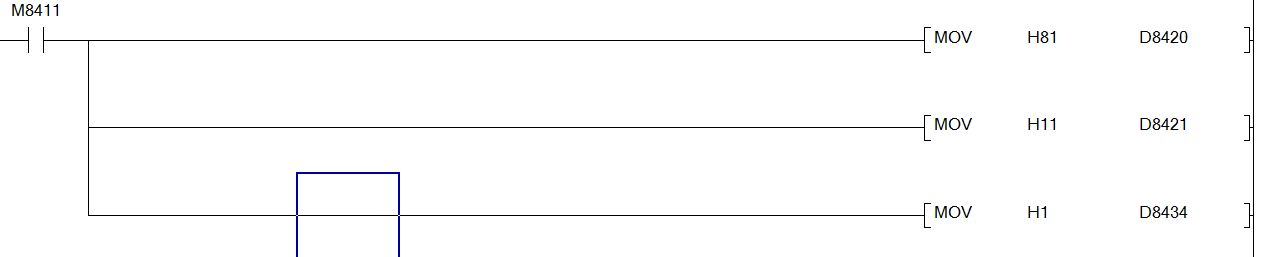

圖片：

D8420 D8421 第一個設置通訊格式第二個設置通訊協議。看了半天搞不懂通訊協議是個什么東西。通訊格式倒是弄明白了。就是b0---b12對應的數字，什么數據長度7位8位。校驗格式，對應完轉換成16進制就完了。但是這個通訊協議又是什么東東？還望高手解答明白

wangnaizhi

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1290 個
工控威望: 1566 點
下載積分: 4853 分
在線時間: 959(小時)
注冊時間: 2015-08-31
最后登錄: 2025-04-24
查看wangnaizhi的主題 / 回貼

1樓發表于: 2017-11-17 08:18

只看該作者 | 小中大

通訊協議涉及到接線方式百度一下就知道了

小龔同學

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 135 點
下載積分: 479 分
在線時間: 79(小時)
注冊時間: 2015-08-23
最后登錄: 2022-11-07
查看小龔同學的主題 / 回貼

2樓發表于: 2017-11-17 19:20

只看該作者 | 小中大

盡量的不用程序寫，直接在參數設置就可以了，
另外你的PLC 波特率等參數要和上位機一樣。可以要串口助手調試程序。

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11669 個
工控威望: 19062 點
下載積分: 13671 分
在線時間: 2746(小時)
注冊時間: 2013-01-31
最后登錄: 2025-04-23
查看往事如風的主題 / 回貼

3樓發表于: 2017-11-17 21:14

只看該作者 | 小中大

就是PLC和其它設備互相發電報的規則

三人行者必有我師，擇其善者而從之

小滿和老鳥

專注，堅持！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 256 個
工控威望: 371 點
下載積分: 904 分
在線時間: 83(小時)
注冊時間: 2017-08-27
最后登錄: 2025-03-27
查看小滿和老鳥的主題 / 回貼

4樓發表于: 2017-11-18 22:24

只看該作者 | 小中大

很懵懂。。。

wangyuh7400

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 201 個
工控威望: 1604 點
下載積分: 4391 分
在線時間: 141(小時)
注冊時間: 2016-08-15
最后登錄: 2025-04-18
查看wangyuh7400的主題 / 回貼

5樓發表于: 2017-11-19 10:23

只看該作者 | 小中大

我是這樣理解的:通信協議就是設備之間需要完成通信時要遵守的規定，一般都是由設備制造商選用或制定的。有點像個不同地方的兩個人說話，說方言沒辦法交流，講普通話就行了。
通信協議有很多例如：modbus,西門子的PROFIBUS DP , MPI ,PPI 等等。
這里一般選bit0 1modbus協議，bit4主從站，bit8RTU還是ASCII需要看你d8420的通信格式然后組合轉換成16進制，你可以去找一些modbus通信協議的書看下

[ 此帖被wangyuh7400在2017-11-19 10:29重新編輯 ]
