樓主發表于: 2017-09-20 17:39

只看樓主 | 小中大

首先程序和接線基本按照1PG使用手冊上的例子來的，但是我的步進電機驅動器是單脈沖PUL款式，所以有點差別，，#3中b8設置的1（H2100）。。。然后電機沒轉，1PG指示燈只有POWER和RP亮（手冊上說閃爍才是有脈沖），如果修改#3中b8置0，就不會亮。。。樓主小白，不知道原因，謝謝

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6502 個
工控威望: 7510 點
下載積分: 108841 分
在線時間: 4844(小時)
注冊時間: 2006-08-10
最后登錄: 2025-04-25
查看zyfzxh的主題 / 回貼

1樓發表于: 2017-09-21 13:47

只看該作者 | 小中大

若是脈衝加方向的話BFM#3中的b8就應該是設置1，建議樓主能上傳你的原程序和硬件接線圖

樓主留言：

我不知道怎么給你發圖，我發在樓下，謝謝版主大大幫忙

陳晨別夢

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 102 點
下載積分: 678 分
在線時間: 3(小時)
注冊時間: 2017-09-06
最后登錄: 2017-10-30
查看陳晨別夢的主題 / 回貼

2樓發表于: 2017-09-22 11:14

只看該作者 | 小中大

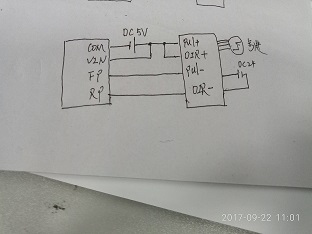

描述：接線圖可能錯的地方
圖片：

接線圖可能錯的地方

陳晨別夢

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 102 點
下載積分: 678 分
在線時間: 3(小時)
注冊時間: 2017-09-06
最后登錄: 2017-10-30
查看陳晨別夢的主題 / 回貼

3樓發表于: 2017-09-22 11:21

只看該作者 | 小中大

圖片：

引用
引用第1樓zyfzxh于2017-09-21 13:47發表的 Re:定位模塊1PG的RP指示燈一直亮（不是閃爍），大神們指引一下錯誤的方 .. :
若是脈衝加方向的話BFM#3中的b8就應該是設置1，建議樓主能上傳你的原程序和硬件接線圖

原來在這兒，我發圖了，版主大大看一看有沒有錯，謝謝。。。。。。。。。
