樓主發表于: 2014-07-24 13:56

只看樓主 | 小中大

圖片：

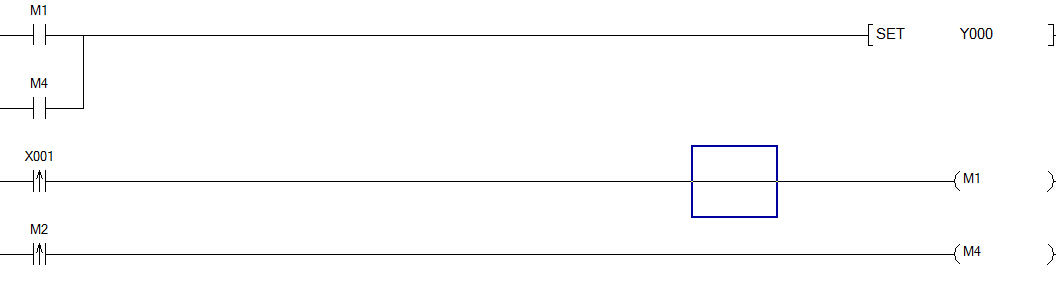

這條指令怎么運行

366310825

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 366 點
下載積分: 1394 分
在線時間: 37(小時)
注冊時間: 2011-12-31
最后登錄: 2025-03-31
查看366310825的主題 / 回貼

1樓發表于: 2014-07-24 14:18

只看該作者 | 小中大

x001與m2導通的瞬間輸出y0

樓主留言：

不是上升沿嗎，y0怎么還接通

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

2樓發表于: 2014-07-24 16:45

只看該作者 | 小中大

樓主是做機械的嗎？還是其他哪個行業的？

樓主留言：

電氣

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8291 個
工控威望: 10425 點
下載積分: 21207 分
在線時間: 3085(小時)
注冊時間: 2007-03-01
最后登錄: 2025-04-30
查看guochunyi的主題 / 回貼

3樓發表于: 2014-07-24 16:47

只看該作者 | 小中大

上升沿是在接通的瞬間導通，然后斷開的。
上升沿接通驅動輸出M1或者M4；M1或者M4置位Y0。
Y0變為ON狀態。

樓主留言：

X1 M2 不是只接通一個掃描周期嗎，Y0怎么會接通，Y0在X1 M2上面啊

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

htlonglong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 222 點
下載積分: 1958 分
在線時間: 29(小時)
注冊時間: 2012-10-13
最后登錄: 2024-05-24
查看htlonglong的主題 / 回貼

4樓發表于: 2014-07-24 20:28

只看該作者 | 小中大

M1 M4通則Y0就置為，輸出信號

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8593 分
在線時間: 511(小時)
注冊時間: 2008-10-17
最后登錄: 2025-04-30
查看小侯的主題 / 回貼

5樓發表于: 2014-07-25 16:55

只看該作者 | 小中大

上沿觸發是只有在OFF→ON時導通1個掃描時間
依照程式來看
X1及M2上沿觸發M1及M4
M1及M4 ON的時間只有一個掃描時間
在這個掃描時間
觸發SET Y0
SET是動作保持
當觸發SET Y0
X1或M2不管是OFF或是再觸發
Y0的狀態不變
一般來說SET要搭配RST來解除保持
