樓主發表于: 2014-03-03 13:16

只看樓主 | 小中大

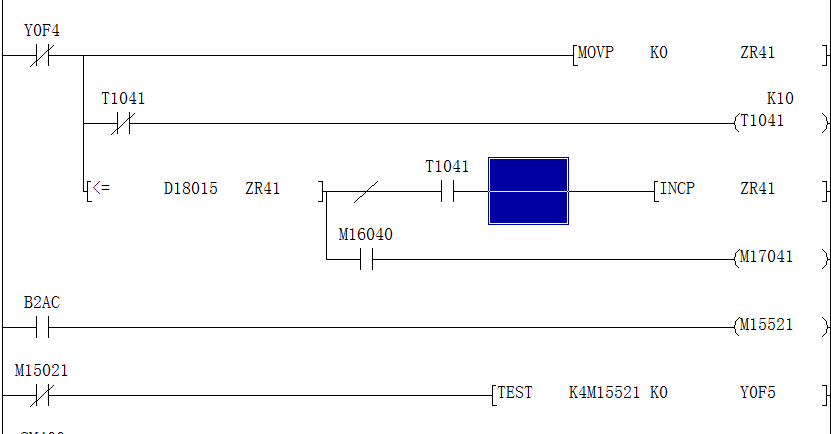

圖片：

Y0F5 是一個氣動閥的線圈它的1 和0 是取決于M15521的最低位嗎？
還有B2AC不知道是什么意思？

caoxj007

級別: 探索解密

精華主題: 0
發帖數量: 29 個
工控威望: 159 點
下載積分: 1075 分
在線時間: 326(小時)
注冊時間: 2013-04-24
最后登錄: 2025-03-13
查看caoxj007的主題 / 回貼

1樓發表于: 2014-03-03 15:55

只看該作者 | 小中大

B21A是連接繼電器，應該是通訊傳過來的現場輸入信號

443489005

級別: 探索解密

精華主題: 0
發帖數量: 58 個
工控威望: 182 點
下載積分: 650 分
在線時間: 139(小時)
注冊時間: 2011-12-11
最后登錄: 2025-02-19
查看443489005的主題 / 回貼

2樓發表于: 2014-03-13 11:28

只看該作者 | 小中大

b2ac是通訊繼電器，B區是通訊鏈接區，test，那一步貌似沒啥用，y會始終是0

443489005

級別: 探索解密

精華主題: 0
發帖數量: 58 個
工控威望: 182 點
下載積分: 650 分
在線時間: 139(小時)
注冊時間: 2011-12-11
最后登錄: 2025-02-19
查看443489005的主題 / 回貼

3樓發表于: 2014-03-13 11:31

只看該作者 | 小中大

哦，錯了，test，是把m15521的狀態賦予y，，做成這樣，，，不去直接out。。。
