各位好，我有一個問題想請教大家

我用 FX1N 連接 FX2N-2DA
寫完程序以后，該怎么用萬用表測量2DA是否有輸出 4--20MA 的電流？？
能不能用直流電壓檔去測量？？
可是我測量的時候，發現1通道的 IOUT 和 COM1 之間一直都是13V的電壓，沒有任何變化，請問是為什么？
然后我把接線改成是電壓輸出的，IOUT短接COM1，然后電壓檔測量 VOUT 和COM1 的電壓，一直都是0V，為什么？
我該怎么去測量電流信號？在不接外圍設備的情況下？
2DA 沒有接任何外部設備

2387419149

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 28 個
工控威望: 168 點
下載積分: 638 分
在線時間: 34(小時)
注冊時間: 2013-05-08
最后登錄: 2015-11-10
查看2387419149的主題 / 回貼

1樓發表于: 2013-08-25 12:41

只看該作者 | 小中大

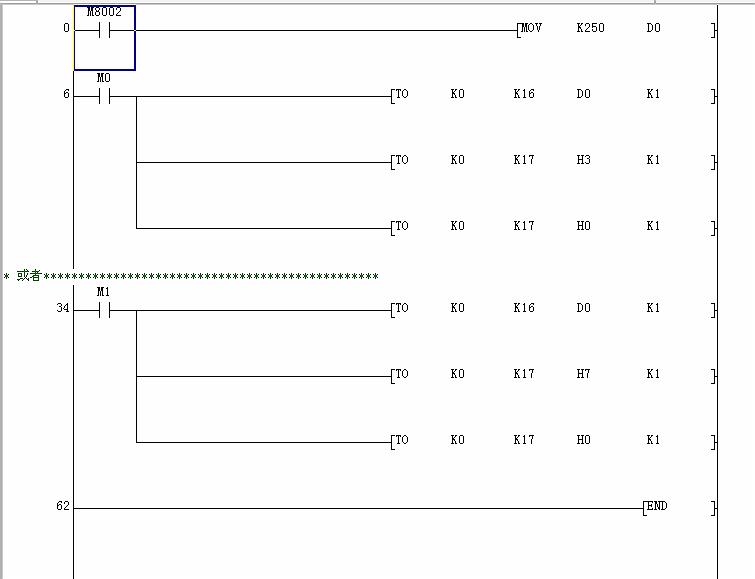

圖片：

自己試一下吧

2387419149

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 28 個
工控威望: 168 點
下載積分: 638 分
在線時間: 34(小時)
注冊時間: 2013-05-08
最后登錄: 2015-11-10
查看2387419149的主題 / 回貼

2樓發表于: 2013-08-25 12:47

只看該作者 | 小中大

IOUT 電流輸出：不受電壓影響；沒數字量時；就算13V也大不過4ma
VOUT電壓輸出：沒數字量時；當然為“0“了

拉驢漢

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 124 個
工控威望: 228 點
下載積分: 2157 分
在線時間: 135(小時)
注冊時間: 2010-09-03
最后登錄: 2022-06-06
查看拉驢漢的主題 / 回貼

3樓發表于: 2013-08-26 12:01

只看該作者 | 小中大

FX-1N支持FX2N的擴展模塊嗎？不支持吧？

gongling888

gongling

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 304 個
工控威望: 1310 點
下載積分: 9314 分
在線時間: 220(小時)
注冊時間: 2012-12-29
最后登錄: 2019-05-03
查看gongling888的主題 / 回貼

4樓發表于: 2013-08-26 13:36

只看該作者 | 小中大

一樓的程序下載了，感謝！
