自己想做個小設備,料帶上的產品
正反轉計數(正轉加一反轉減小)
請大家給點意見,
加減記數感覺比較難;

具體要求:1.成本低,高可靠性
2.免維護,適應各種不同類型料帶產品

料帶是透明朔料的,產品也是朔料的

[ 此帖被tx198835在2012-12-13 05:19重新編輯 ]

匯榮鋁業

級別: 網絡英雄

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1606(小時)
注冊時間: 2009-07-21
最后登錄: 2025-05-05
查看匯榮鋁業的主題 / 回貼

1樓發表于: 2012-12-13 11:31

只看該作者 | 小中大

不難，在控制料帶正反轉的適當位置安裝兩個行程開關來控制計數用的光電開關，正轉時接通一個行程開關（這個行程開關就作為加一那個光電開關的電源）控制加計數。反轉時接通另一個開關控制減計數，兩個行程開關互鎖。程序那就更簡單了，用INC增加指令和DEC減少指令就行了。

匯榮鋁業

級別: 網絡英雄

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1606(小時)
注冊時間: 2009-07-21
最后登錄: 2025-05-05
查看匯榮鋁業的主題 / 回貼

2樓發表于: 2012-12-13 11:38

只看該作者 | 小中大

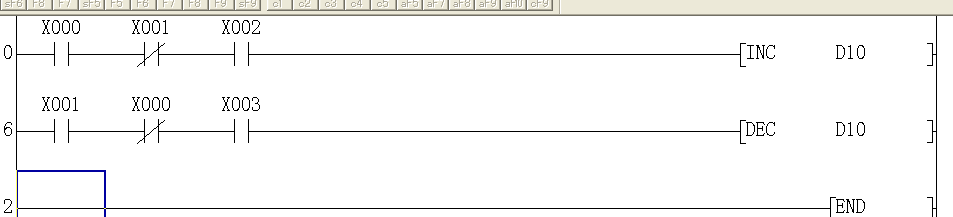

圖片：

X0正轉接通的行程開關，X1反轉接通的行程開關，X2正轉計數用光電開關，X3反轉計數用光電開關。增加和減少指令應該用脈沖執行型的，INCP和DECP。

本帖最近評分記錄：

下載積分:+1(tx198835) 感謝！

catfree

虛心向各位學習！��！

級別: 工控俠客

精華主題: 0
發帖數量: 630 個
工控威望: 2814 點
下載積分: 15803 分
在線時間: 474(小時)
注冊時間: 2012-03-30
最后登錄: 2022-04-18
查看catfree的主題 / 回貼

3樓發表于: 2012-12-13 12:39

只看該作者 | 小中大

對，不一定是行程開關，一個中間繼電器或者軟繼電器也行，和正反轉關聯

一日晚自習，化學老師批評一同學坐姿不好，問他:“你見過哪個名人科學家是像你這樣坐的？”我隨口說了一句:“霍金……” 然后就沒有然后了……一頓狠批啊

tx198835

級別: 略有小成

精華主題: 0
發帖數量: 140 個
工控威望: 282 點
下載積分: 557 分
在線時間: 222(小時)
注冊時間: 2010-06-26
最后登錄: 2025-03-06
查看tx198835的主題 / 回貼

4樓發表于: 2012-12-14 07:43

只看該作者 | 小中大

檢測工位有員工檢測，如果產品有問題，可能會把料帶往前拉，
往前拉的時候，（料帶2）反轉，并且（料帶1）不轉，多余的會在中間，計數器在計數，
所以想裝個檢測正反向無接觸的傳感器，好像沒這樣的傳感器；
