樓主發表于: 2012-08-08 22:17

只看樓主 | 小中大

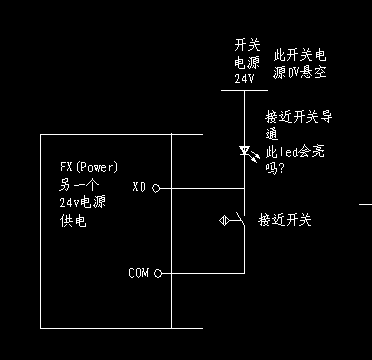

圖片：

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160470 分
在線時間: 3227(小時)
注冊時間: 2007-11-21
最后登錄: 2025-04-24
查看sjm213的主題 / 回貼

1樓發表于: 2012-08-08 23:45

只看該作者 | 小中大

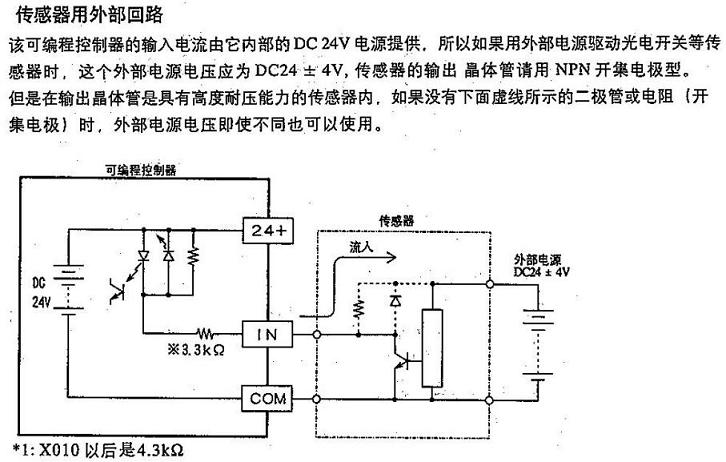

根據內部電路推測：

invinliang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 128 點
下載積分: 593 分
在線時間: 34(小時)
注冊時間: 2010-11-07
最后登錄: 2021-06-04
查看invinliang的主題 / 回貼

2樓發表于: 2012-08-09 08:27

只看該作者 | 小中大

老大，可是外部電源的0v沒有接啊，只有24v接了 led也會亮嗎？？？
plc是直流電源的，另一個直流電源供給的。。。

jetfondy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 124 個
工控威望: 253 點
下載積分: 1804 分
在線時間: 62(小時)
注冊時間: 2011-05-24
最后登錄: 2019-05-30
查看jetfondy的主題 / 回貼

3樓發表于: 2012-08-09 09:10

只看該作者 | 小中大

貌似像樓主那樣接是不行滴。外部電源和PLC供電電源屬于兩個不同的電源系統。每個電源系統的負載要有電流流過，就必須在這個系統內形成回路。樓主那樣的接法LED回路的電流不能在外部電源構成電流回路，所以，LED不會亮。

agoodlyman

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 45 個
工控威望: 145 點
下載積分: 2204 分
在線時間: 15(小時)
注冊時間: 2010-12-21
最后登錄: 2013-12-10
查看agoodlyman的主題 / 回貼

4樓發表于: 2012-08-09 09:58

只看該作者 | 小中大

本帖最近評分記錄：

工控威望:-5(guochunyi) 灌水！

meipingboy

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9648 分
在線時間: 610(小時)
注冊時間: 2009-09-13
最后登錄: 2025-04-16
查看meipingboy的主題 / 回貼

5樓發表于: 2012-08-09 10:08

只看該作者 | 小中大

引用
引用第3樓jetfondy于2012-08-09 09:10發表的 :
貌似像樓主那樣接是不行滴。外部電源和PLC供電電源屬于兩個不同的電源系統。每個電源系統的負載要有電流流過，就必須在這個系統內形成回路。樓主那樣的接法LED回路的電流不能在外部電源構成電流回路，所以，LED不會亮。

確實如此。
其實樓主自己實際操作一下，不就清楚了？
在COM上接外部電源的地，但LED回路里要串接限流電阻，有可能會亮。

活到老學到老：還有 8 分沒學到

invinliang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 128 點
下載積分: 593 分
在線時間: 34(小時)
注冊時間: 2010-11-07
最后登錄: 2021-06-04
查看invinliang的主題 / 回貼

6樓發表于: 2012-08-09 12:00

只看該作者 | 小中大

- -!我一個朋友跟我說，，，他這樣接，會亮了，，，我搞蒙了，怎么形成回路啊，，，
