樓主  發表于: 2021-10-10 17:26

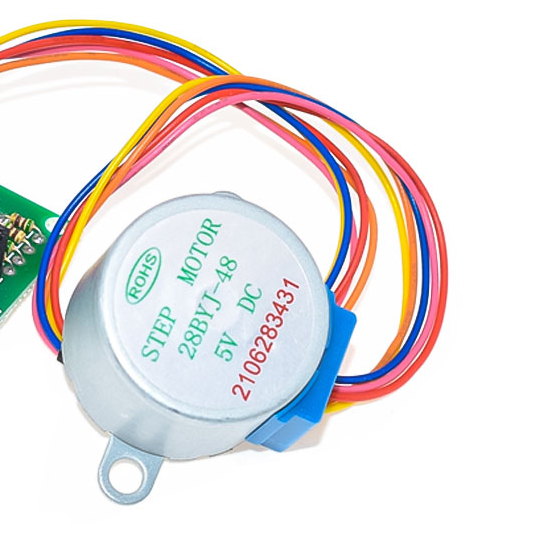

PLC的電壓是24V  28BYJ48電壓為5V

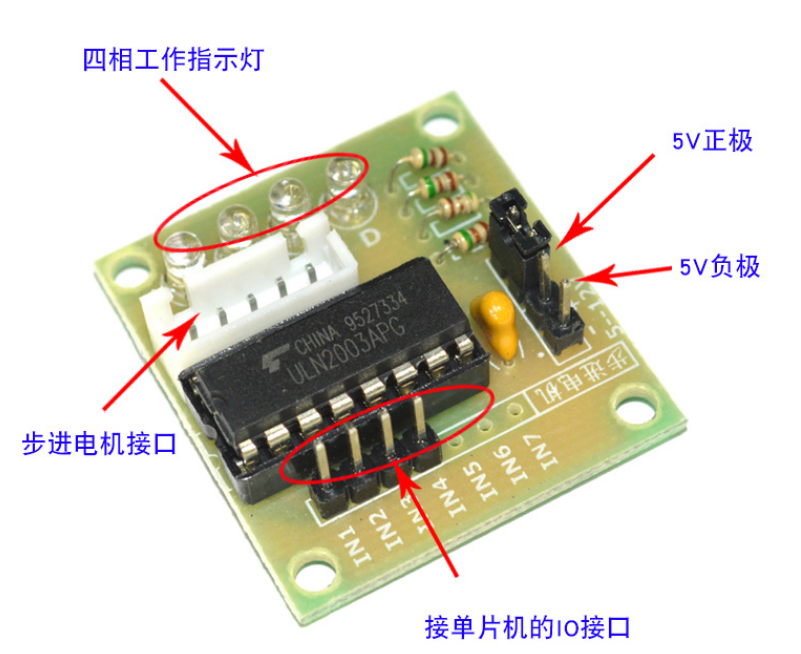

用這種驅動板怎么連PLC脈沖和方向呢?

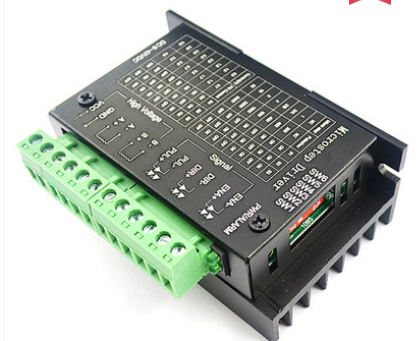

    用這種驅動器
也不知道怎么接線 求助大神指導一下
[ 此帖被gk1688在2021-10-12 17:27重新編輯 ]
tcrj
級別: 論壇先鋒
精華主題: 0
發帖數量: 126 個
工控威望: 1260 點
下載積分: 7629 分
在線時間: 221(小時)
注冊時間: 2012-11-02
最后登錄: 2025-04-16
查看tcrj的 主題 / 回貼
1樓  發表于: 2021-10-10 20:44
有種東西叫限流電阻
zhangqi_1234
級別: 略有小成
精華主題: 0
發帖數量: 337 個
工控威望: 493 點
下載積分: 4016 分
在線時間: 251(小時)
注冊時間: 2013-03-22
最后登錄: 2025-04-12
查看zhangqi_1234的 主題 / 回貼
2樓  發表于: 2021-10-10 23:43

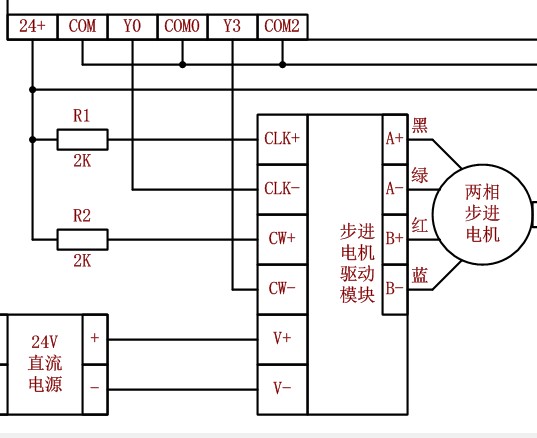

圖片:
串聯2K的限流電阻
langui
級別: 論壇先鋒
精華主題: 0
發帖數量: 1550 個
工控威望: 1773 點
下載積分: 6276 分
在線時間: 647(小時)
注冊時間: 2014-06-16
最后登錄: 2025-04-20
查看langui的 主題 / 回貼
3樓  發表于: 2021-10-12 16:27
你第一個那個小板是用來驅動5線兩相步進電機的,工作電壓是5V,工作邏輯的IN0.IN1,IN2,IN3一個一個接通,下面的驅動器PUL是接受脈沖的,DIR是改變方向的,只需要高電平或低電平。第一個板和第二個驅動器半毛錢關系沒有,別想著用第一個板驅動第二個驅動器。
gk1688
級別: 探索解密
精華主題: 0
發帖數量: 64 個
工控威望: 173 點
下載積分: 729 分
在線時間: 74(小時)
注冊時間: 2016-08-23
最后登錄: 2025-02-15
查看gk1688的 主題 / 回貼
4樓  發表于: 2021-10-12 17:22
引用
引用第2樓zhangqi_1234于2021-10-10 23:43發表的  :
串聯2K的限流電阻

這個驅動器供電是24V可是這個電機是5V的能這樣用嗎
gk1688
級別: 探索解密
精華主題: 0
發帖數量: 64 個
工控威望: 173 點
下載積分: 729 分
在線時間: 74(小時)
注冊時間: 2016-08-23
最后登錄: 2025-02-15
查看gk1688的 主題 / 回貼
5樓  發表于: 2021-10-12 17:24
引用
引用第3樓langui于2021-10-12 16:27發表的  :
你第一個那個小板是用來驅動5線兩相步進電機的,工作電壓是5V,工作邏輯的IN0.IN1,IN2,IN3一個一個接通,下面的驅動器PUL是接受脈沖的,DIR是改變方向的,只需要高電平或低電平。第一個板和第二個驅動器半毛錢關系沒有,別想著用第一個板驅動第二個驅動器。


不是用第一個板驅動第二個驅動器 我是想用PLC做控制是搭配第一個板還是第二個驅動器,任何一種可行的方案都可以
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 1024 個
工控威望: 1185 點
下載積分: 18427 分
在線時間: 283(小時)
注冊時間: 2009-05-29
最后登錄: 2025-04-18
查看zsh340的 主題 / 回貼
6樓  發表于: 2021-10-12 17:52
最好不要用PLC本體的24V電源,外加一個開關電源就行,像松下的伺服放大器就是5V的,樓主外加一個2.2K的電阻就行了。像步進驅動器,伺服放大器的PLUSE脈沖都是5V。
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
