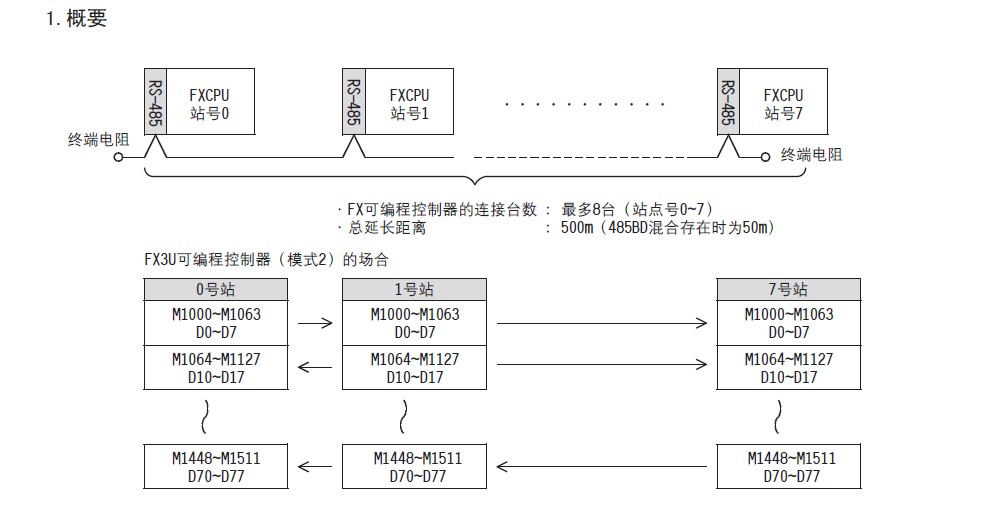

這個圖是不是這個意思：
M1000~M1063和D0~D7在8臺PLC之間可以通用？
如果是，那下面的是什么意思，如果不是，那是什么意思？

pl00003

代寫施耐德程序，提供施耐德整體方案

級別: 略有小成

精華主題: 0
發帖數量: 219 個
工控威望: 322 點
下載積分: 1365 分
在線時間: 157(小時)
注冊時間: 2010-03-12
最后登錄: 2021-03-08
查看pl00003的主題 / 回貼

1樓發表于: 2011-12-17 08:56

只看該作者 | 小中大

圖片：

這圖理解不了，求大蝦指點

wbaod

共同進步

級別: 略有小成

精華主題: 0
發帖數量: 132 個
工控威望: 285 點
下載積分: 704 分
在線時間: 216(小時)
注冊時間: 2008-12-13
最后登錄: 2020-04-07
查看wbaod的主題 / 回貼

2樓發表于: 2011-12-17 09:22

只看該作者 | 小中大

這個是plc并行鏈接通信（485通信），主站和從站地址內部繼電器和數據交換，也就是說，主站的M1000-M1063和D0-D7，在從站上都可以讀取，從站1的M1064-M1127和D10-D17，主站和從站2-7可以讀取，以此類推，不知LZ明白沒。

soga,明白明白
