樓主  發表于: 2011-12-08 21:29

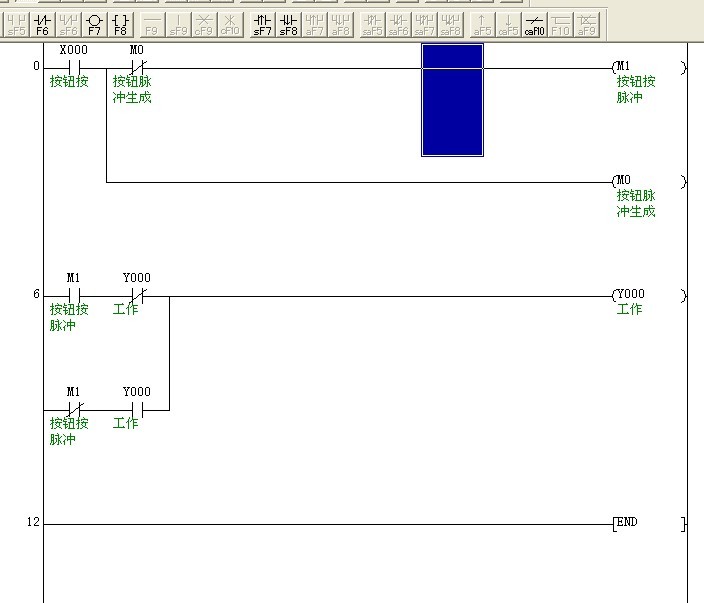

圖片：
我是初學者，請師傅們幫忙解釋一下PLC程序的執行順序，比如這個程序m1, m0為什么不沖突， 謝謝。
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6799 個
工控威望: 38403 點
下載積分: 9145 分
在線時間: 9649(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-07
查看cvlsam的 主題 / 回貼
1樓  發表于: 2011-12-08 21:53
梯形圖的執行順序是，從左往右，從上到下。

如果你切換為指令表，會發現你的第一行程序是
LD  X0     按下了
MPS   將當前的邏輯運算結果壓入堆棧，實際就是保留邏輯運算
ANI M0
OUT M1   M1為ON
MPP          將前面保留的邏輯運算結果從堆棧中取出
OUT M0         M0 為ON，什么，前面有ANI M0，管我屁事，下一輪執行到再處理

心中應時刻有一個邏輯運算位的概念存在，西門子中會有這樣的概念，而三菱中并不說明有這樣的概念，實際是存在這樣的概念，否則無法運算的。

其次，掃描順序過了就等下一輪。
wss543
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wss543的 主題 / 回貼
2樓  發表于: 2011-12-08 23:10
明了，真是太感謝了。
z871912053
人因夢想而偉大，機會永遠屬于那些有準備并立即行動的人！
級別: 略有小成
精華主題: 0
發帖數量: 68 個
工控威望: 228 點
下載積分: 1913 分
在線時間: 16(小時)
注冊時間: 2011-12-09
最后登錄: 2013-01-22
查看z871912053的 主題 / 回貼
3樓  發表于: 2011-12-09 09:35
。。。。進來學習
mitchill
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 120 點
下載積分: 630 分
在線時間: 0(小時)
注冊時間: 2011-12-07
最后登錄: 2013-04-03
查看mitchill的 主題 / 回貼
4樓  發表于: 2011-12-09 19:37
看不是很懂！
jiajun
級別: 正式會員
精華主題: 0
發帖數量: 8 個
工控威望: 99 點
下載積分: 509 分
在線時間: 4(小時)
注冊時間: 2010-08-18
最后登錄: 2012-08-03
查看jiajun的 主題 / 回貼
5樓  發表于: 2011-12-10 14:25
掃描和執行方式學習一下就看懂了
lljwtt
級別: 家園常客
精華主題: 0
發帖數量: 448 個
工控威望: 565 點
下載積分: 6331 分
在線時間: 231(小時)
注冊時間: 2008-11-14
最后登錄: 2025-04-28
查看lljwtt的 主題 / 回貼
6樓  發表于: 2011-12-10 20:28
簡潔明了
相識是緣35
學海無涯
級別: 家園�？�
精華主題: 0
發帖數量: 341 個
工控威望: 517 點
下載積分: 1631 分
在線時間: 38(小時)
注冊時間: 2011-12-07
最后登錄: 2023-10-27
查看相識是緣35的 主題 / 回貼
7樓  發表于: 2011-12-12 20:36
老師就是老師啊講的簡單易懂
謝謝老師
