樓主發表于: 2011-08-19 16:24

只看樓主 | 小中大

感謝baoshizhi ，昨晚到現在終于測試成功了，可以用QJ71C24N-R2串行通訊模塊與電腦連接上了，是用GX軟件的。我的最終目的是通過組態王做組態的，可現在還沒有連上。

kstan

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kstan的主題 / 回貼

1樓發表于: 2011-08-19 16:25

只看該作者 | 小中大

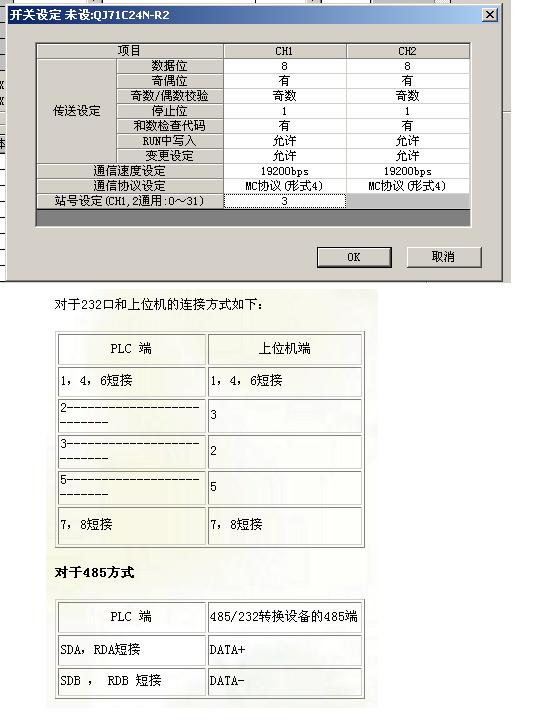

圖片：

以下是圖片說明.

baoshizhi

級別: VIP會員

精華主題: 1 篇
發帖數量: 522 個
工控威望: 529 點
下載積分: 2230 分
在線時間: 201(小時)
注冊時間: 2006-08-21
最后登錄: 2014-07-20
查看baoshizhi的主題 / 回貼

2樓發表于: 2011-08-20 14:25

只看該作者 | 小中大

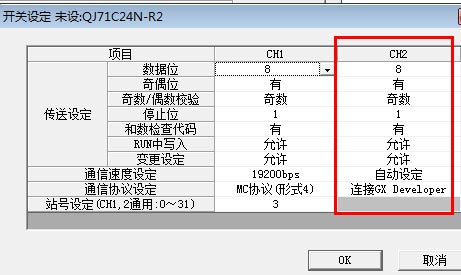

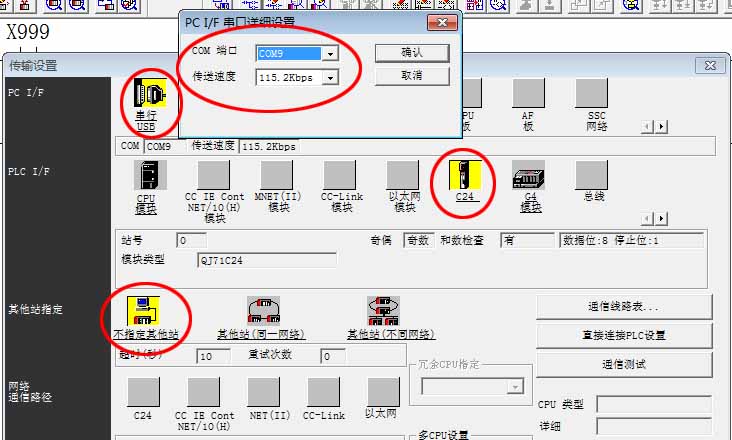

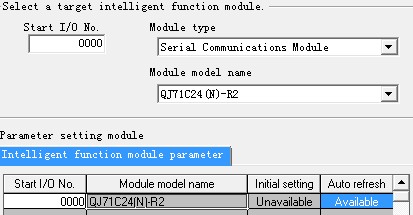

以上為GX設定及連線.

kstan

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kstan的主題 / 回貼

3樓發表于: 2011-08-22 10:47

只看該作者 | 小中大

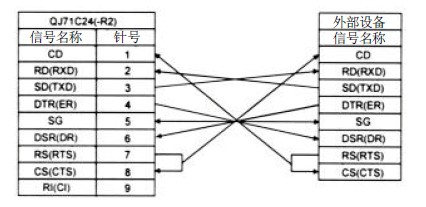

baoshizhi 兄：我試過用 2樓的RS232接線圖，
GX通訊不成功哦！

wayu

級別: 論壇先鋒

精華主題: 0
發帖數量: 408 個
工控威望: 1445 點
下載積分: 86061 分
在線時間: 476(小時)
注冊時間: 2008-08-01
最后登錄: 2025-04-30
查看wayu的主題 / 回貼

4樓發表于: 2011-08-22 10:50

只看該作者 | 小中大

那是連接組態王的，不是連接GX
