工控人家園 三菱工控論壇 求助三菱PLC與三菱HMI的連接問題！！

紫莫語

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 229 個
工控威望: 380 點
下載積分: 482 分
在線時間: 61(小時)
注冊時間: 2008-11-25
最后登錄: 2024-11-21
查看紫莫語的主題 / 回貼

樓主發表于: 2011-08-18 14:25

只看樓主 | 小中大

請教各位高手、前輩，誰知道三菱PLC和HMI的連接線的接線怎么接？
最好有圖！！！！！！！

紫莫語

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 229 個
工控威望: 380 點
下載積分: 482 分
在線時間: 61(小時)
注冊時間: 2008-11-25
最后登錄: 2024-11-21
查看紫莫語的主題 / 回貼

1樓發表于: 2011-08-18 15:18

只看該作者 | 小中大

沒人嗎？？？自己頂了，別沉了！！！！！！！

carrful

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 556 個
工控威望: 379 點
下載積分: 1119 分
在線時間: 131(小時)
注冊時間: 2007-05-24
最后登錄: 2025-01-09
查看carrful的主題 / 回貼

2樓發表于: 2011-08-18 16:33

只看該作者 | 小中大

具體什么型號的觸摸屏，什么型號的PLC呢？

三菱

紫莫語

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 229 個
工控威望: 380 點
下載積分: 482 分
在線時間: 61(小時)
注冊時間: 2008-11-25
最后登錄: 2024-11-21
查看紫莫語的主題 / 回貼

3樓發表于: 2011-08-20 14:19

只看該作者 | 小中大

FX系列的PLC----1275的觸摸屏！！！

1234602

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 110 點
下載積分: 578 分
在線時間: 4(小時)
注冊時間: 2010-03-10
最后登錄: 2013-08-21
查看1234602的主題 / 回貼

4樓發表于: 2011-08-20 14:21

只看該作者 | 小中大

跟三菱供應商買跟通訊線就可以了

wayu

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 408 個
工控威望: 1445 點
下載積分: 86001 分
在線時間: 474(小時)
注冊時間: 2008-08-01
最后登錄: 2025-04-25
查看wayu的主題 / 回貼

5樓發表于: 2011-08-20 20:31

只看該作者 | 小中大

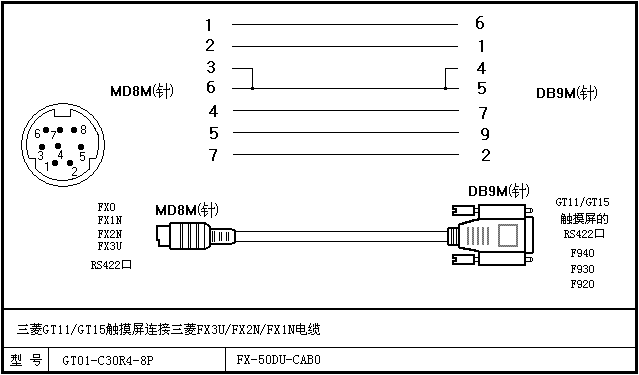

三菱的型號：GT01-C30R4-8P
接線圖：

本帖最近評分記錄：

下載積分:+1(紫莫語) 熱心助人

wayu

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 408 個
工控威望: 1445 點
下載積分: 86001 分
在線時間: 474(小時)
注冊時間: 2008-08-01
最后登錄: 2025-04-25
查看wayu的主題 / 回貼

6樓發表于: 2011-08-20 20:33

只看該作者 | 小中大

GT11,GT15,GT12通用.

紫莫語

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 229 個
工控威望: 380 點
下載積分: 482 分
在線時間: 61(小時)
注冊時間: 2008-11-25
最后登錄: 2024-11-21
查看紫莫語的主題 / 回貼

7樓發表于: 2011-08-22 19:33

只看該作者 | 小中大

謝謝！！！！！謝謝wayu，改天試試！！
