工控人家園 觸摸屏技術論壇 請教關于威綸通觸摸屏的問題

豆豆淘

豆豆淘

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 151 點
下載積分: 4862 分
在線時間: 46(小時)
注冊時間: 2014-08-31
最后登錄: 2023-08-09
查看豆豆淘的主題 / 回貼

樓主發表于: 2020-08-25 16:42

只看樓主 | 小中大

圖片：

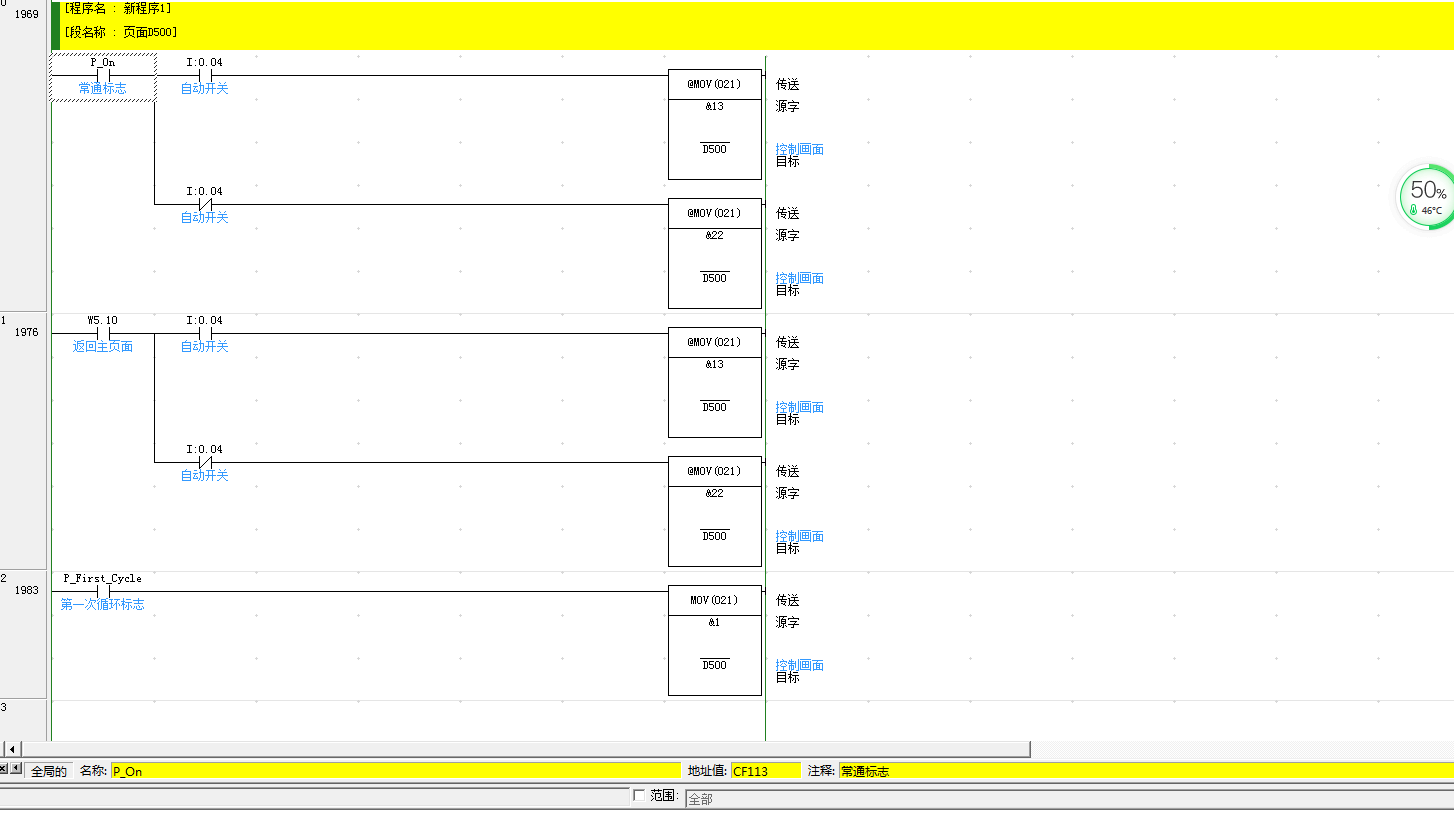

有一臺包裝機，PLC是歐姆龍的CP1L，觸摸屏是威綸通的TK6050ip，這個plc程序里可以通過賦值的方式來控制觸摸屏窗口自動跳轉到相應的界面，見附件截圖，I0.04是一個自動/手動的旋鈕開關，當它旋到自動模式時，I0.04得電導通，就給D500賦值成13，而觸摸屏的第13號窗口正好就是自動運行方式的窗口界面，我現在不明白的是這個程序中的D500是怎么樣跟觸摸屏的窗口序號進行關聯的呢，在程序中到處也找不到關于D500的定義，是要在觸摸屏的軟件中哪個地方進行設置嗎？請各位師傅指導我一下，謝謝了！

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1930 個
工控威望: 2083 點
下載積分: 11121 分
在線時間: 834(小時)
注冊時間: 2007-08-28
最后登錄: 2025-04-29
查看yerong的主題 / 回貼

1樓發表于: 2020-08-25 18:20

只看該作者 | 小中大

屏里面 plc控制項

本帖最近評分記錄：

下載積分:+1(豆豆淘) 真誠感謝！
