工控人家園 觸摸屏技術論壇 海泰克文本PWS500S-LED顯示下載超時，那位有觸摸屏下載線的線路圖

winghing

級別: 探索解密

精華主題: 0
發帖數量: 86 個
工控威望: 152 點
下載積分: 823 分
在線時間: 221(小時)
注冊時間: 2009-12-05
最后登錄: 2025-04-13
查看winghing的主題 / 回貼

樓主發表于: 2012-06-12 19:21

只看樓主 | 小中大

圖片：

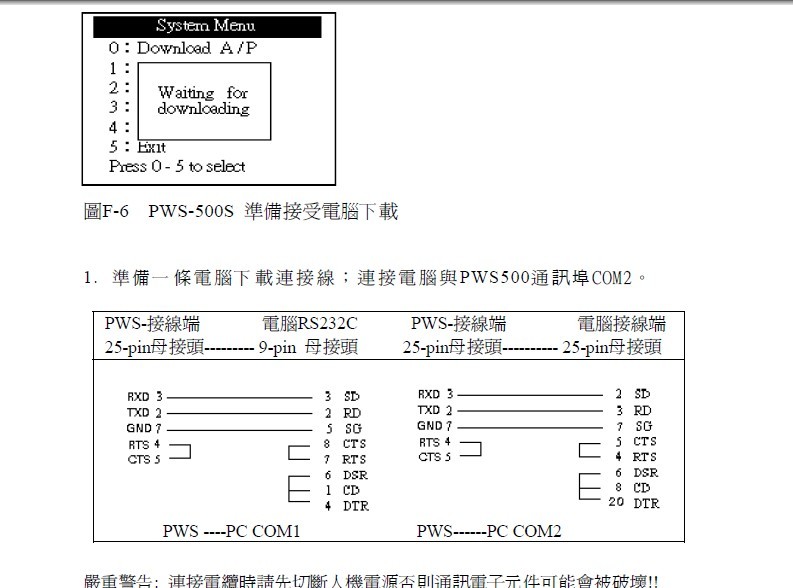

海泰克文本PWS500S-LED顯示下載超時，估計是下載線有問題，看說明書觸摸屏端是25針的，但實際是9針的，上網找了幾個圖做了幾次都還是一樣，附近為說明書，那位大哥幫忙看下，謝謝了

[ 此帖被winghing在2012-06-13 11:14重新編輯 ]

附件：

2012030619241500001[1].pdf (374 K) 下載次數:97
網站提示: 請不要用迅雷下載附件，容易出錯

長期回收富士變頻器、富士伺服電機、富士觸摸屏QQ453488393,18676997595

winghing

級別: 探索解密

精華主題: 0
發帖數量: 86 個
工控威望: 152 點
下載積分: 823 分
在線時間: 221(小時)
注冊時間: 2009-12-05
最后登錄: 2025-04-13
查看winghing的主題 / 回貼

1樓發表于: 2012-06-29 10:09

只看該作者 | 小中大

解決了 23對掉，5直連

長期回收富士變頻器、富士伺服電機、富士觸摸屏QQ453488393,18676997595

huangxian

級別: 略有小成

精華主題: 0
發帖數量: 102 個
工控威望: 214 點
下載積分: 4430 分
在線時間: 72(小時)
注冊時間: 2012-07-14
最后登錄: 2017-09-11
查看huangxian的主題 / 回貼

2樓發表于: 2012-07-17 12:29

只看該作者 | 小中大

海泰克文本PWS500S-LED顯示下載超時，估計是shenma有問題，
