樓主發表于: 2011-04-02 15:12

只看樓主 | 小中大

請問 GP477R-EG11 與 A1SJ71QC24N 模塊連接時 A1SJ71QC24N上 CHI 和CH2的設置，用的 CPU 是 Q2ASHCPU-S1

zyfzxh

級別: 論壇版主

精華主題: 12 篇
發帖數量: 6502 個
工控威望: 7510 點
下載積分: 108891 分
在線時間: 4844(小時)
注冊時間: 2006-08-10
最后登錄: 2025-04-30
查看zyfzxh的主題 / 回貼

1樓發表于: 2011-04-02 17:03

只看該作者 | 小中大

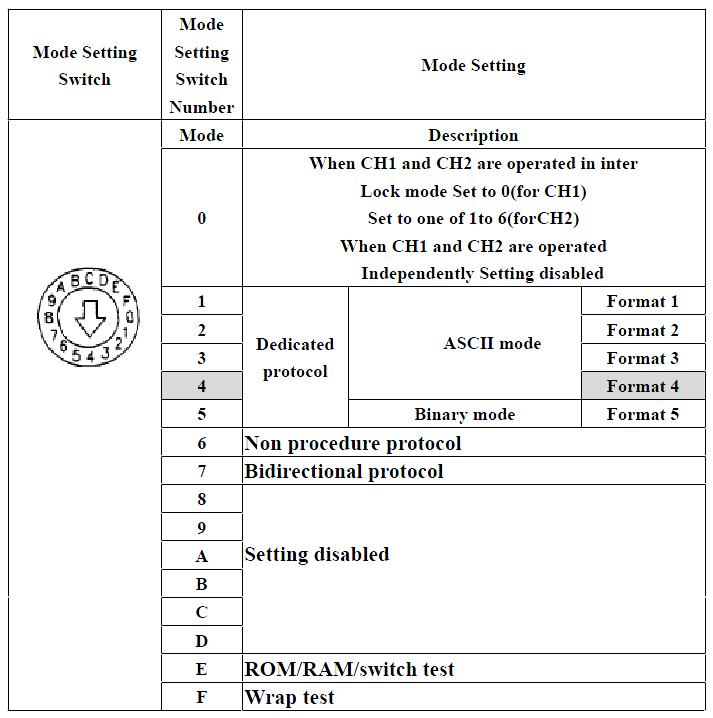

圖片：

請參考，另相關連線手冊本區也能找到

whm475300

級別: 探索解密

精華主題: 0
發帖數量: 33 個
工控威望: 141 點
下載積分: 653 分
在線時間: 60(小時)
注冊時間: 2010-09-29
最后登錄: 2012-08-23
查看whm475300的主題 / 回貼

2樓發表于: 2011-04-06 09:39

只看該作者 | 小中大

我下載了，老是下載到百分之20幾就下載不了了，不知道怎么回事

whm475300

級別: 探索解密

精華主題: 0
發帖數量: 33 個
工控威望: 141 點
下載積分: 653 分
在線時間: 60(小時)
注冊時間: 2010-09-29
最后登錄: 2012-08-23
查看whm475300的主題 / 回貼

3樓發表于: 2011-04-06 09:49

只看該作者 | 小中大

找到原來的設置了，CH1的MODE設置是6，下邊的傳輸設置開關全部向右；CH2的MODE設置是4，下邊還有12個SW，是傳輸設置開關，1，2，9，12向右，其余向左。
不知道代表什么意思，圖紙上注釋看不清楚。

whm475300

級別: 探索解密

精華主題: 0
發帖數量: 33 個
工控威望: 141 點
下載積分: 653 分
在線時間: 60(小時)
注冊時間: 2010-09-29
最后登錄: 2012-08-23
查看whm475300的主題 / 回貼

4樓發表于: 2011-04-06 09:52

只看該作者 | 小中大

錯了，上邊寫反了，應該是1，2，9，12向左，其余向右。
