樓主發表于: 2009-12-03 22:54

只看樓主 | 小中大

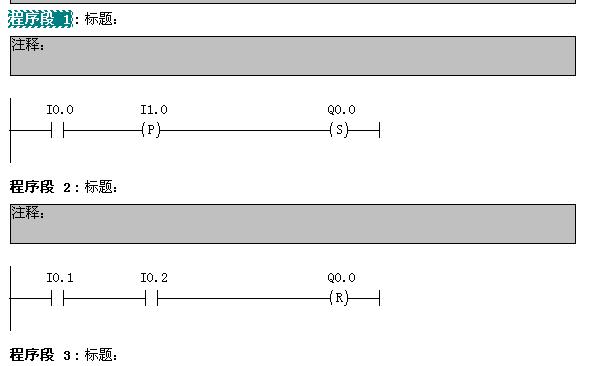

描述：程序例子
圖片：

請問：
在S7程序中取傳感器I1.0的上升沿信號，當該傳感器有信號時，在Wincc Flexible畫面中顯示該傳感器沒有信號；
在程序中刪除該傳感器的上升沿信號時，Wincc Flexible畫面中能夠顯示該傳感器有信號。——見下圖。
謝謝！

譚新

我努力，我成功

級別: 家園常客

精華主題: 0
發帖數量: 562 個
工控威望: 636 點
下載積分: 1503 分
在線時間: 444(小時)
注冊時間: 2008-07-18
最后登錄: 2014-12-14
查看譚新的主題 / 回貼

1樓發表于: 2009-12-04 08:05

只看該作者 | 小中大

因為i1.0上升沿產生的是一個周期的掃描脈沖，這個脈沖是很短的，監控是看不出來的。

wwcwwc

級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的主題 / 回貼

2樓發表于: 2009-12-04 08:24

只看該作者 | 小中大

贊同樓上的說法.建議樓主上升沿不要用I1.0的寫法.應該寫以M為頭的比較好.

xinggui1124

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xinggui1124的主題 / 回貼

3樓發表于: 2009-12-04 21:31

只看該作者 | 小中大

謝謝二樓和三樓的大哥！
我監控的是I1.0,而I1.0的狀態是始終保持為1的狀態，為什么監控到I1.0為0？
