樓主發表于: 2009-06-26 14:29

只看樓主 | 小中大

以前看到過一款觸摸屏和電腦連接的方法。
今天又看到另一種電腦與觸摸屏連接的方法。
各位懂行的前輩給解釋下兩種線的區別？？

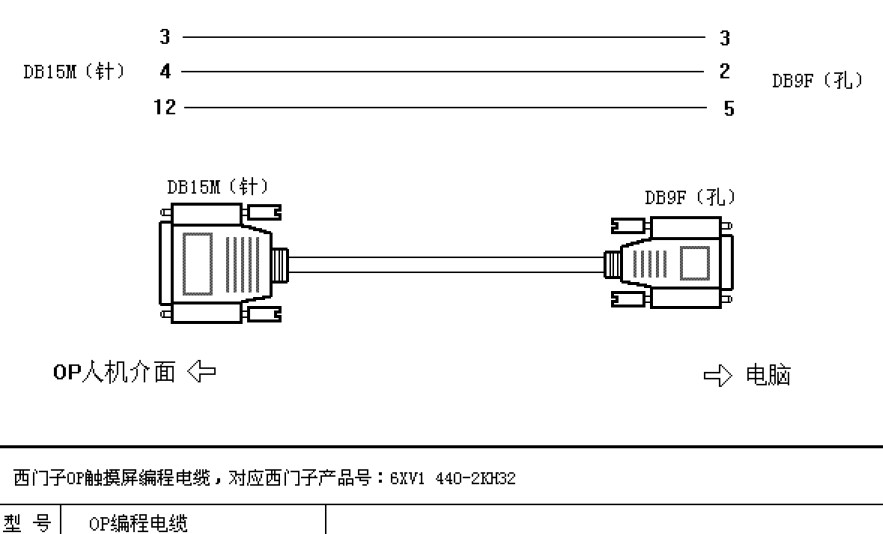

方法1

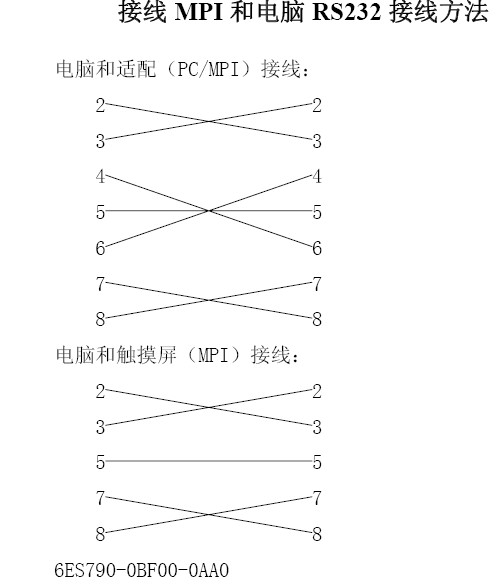

方法2

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160490 分
在線時間: 3227(小時)
注冊時間: 2007-11-21
最后登錄: 2025-04-27
查看sjm213的主題 / 回貼

1樓發表于: 2009-06-26 17:05

只看該作者 | 小中大

請注意看圖，第一幅圖上OP端為15針端口，第二幅圖為9針端口。

碰到實際的HMI之后看其下載端口是那種就照著那個做通訊線。

wwcwwc

級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70532 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-03-31
查看wwcwwc的主題 / 回貼

2樓發表于: 2009-06-26 20:13

只看該作者 | 小中大

支持二樓的說法.請樓主仔細看具體接線.
