請問誰有S7-200語句表(STL)手冊,我對OLD語句難理解,請問是什么意思,謝謝

OLD  或塊。你手中沒有S7-200系統手冊嗎？

---|  |--------|  |--------------------
                                |
——| |——| |——

這樣的結構看得懂嗎？就用到OLD。

Regards

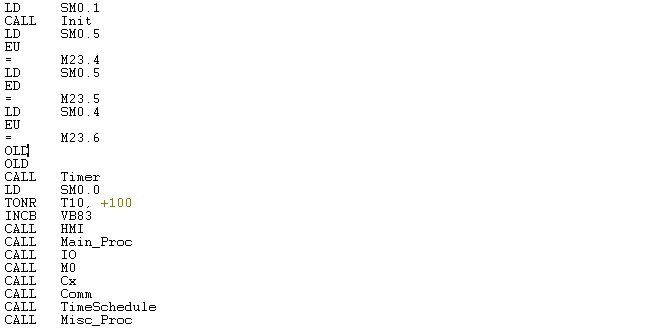

我是說上圖OLD

幫我看看

圖中連續OLD指令看不懂

版主幫我看看

SM0.1（上電導通一個掃描周期，就是程序從走走到尾一次）導通后，調用初始化子程序INIT
SM0.5（固定頻率脈沖，好像是一秒鐘開關一次吧）導通的上升沿，M23.4標志位導通，就是在SM0.5開的瞬間M23.4開一次
SM0.5（固定頻率脈沖，好像是一秒鐘開關一次吧）導通的下降沿，M23.5標志位導通，就是在SM0.5關的瞬間M23.5開一次
SM0.4（固定頻率脈沖）導通的上升沿，M23.6標志位導通，就是在SM0.4開的瞬間M23.4開一次，同時調用一次Timer子程序
SM0.0(開機常閉點)PLC上電后，定時器T10開始計時10s，到達10S后，VB83值增加1。調用HMI(人機界面)/Main_Proc（主過序）/I/0(輸出輸出處理)/M0（標志位處理）/Cx（計數器處理）/Comm（通訊處理）/TimerSchedule（定時啟動）/Misc_Proc(其他過程)

以上是一個標準的主程序實例，非常標準，非常有條理。建議你將整套程序傳送上來，大家一起分享。
另外【警告】本來想刪除你這個帖子的，標題（請教）屬灌水貼，希望你看到后馬上更正過來。

s7-200和S7-300的STL語句表不同嗎?

版主我想問連續兩個OLD作用是SM0.4（固定頻率脈沖）導通的上升沿，M23.6標志位導通，就是在SM0.4開的瞬間M23.4開一次，同時調用一次Timer子程序,也就是僅調用一次Timer子程序嗎?謝謝

帖名我不知如何更改,下次一定更改
