工程中模擬量模塊是SM334 AI4/AO2 8 BIT,接線是0~20mA的電流輸出

輸出通道號PQW352，PQW353，在人機界面上有一輸入框，要在里面輸入0~100的

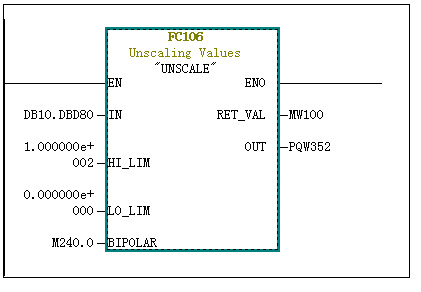

整數，來調節現場的閥門開度。利用系統提供的FC106來處理模擬量輸出。有關指令和DB10屬于FC1如圖所示

問題：(1) 為什么將FC1一下載就SF系統故障了？是否是FC1中參數的類型不匹配，但是語法檢查通過了。

            (2) 如果自己處理該用什么指令?

我懷疑是你的ＤＢ１０定義有問題，，，你可以在數據塊里把ＤＢＤ８０單獨定義下試下

是這個樣子的哦。

如果您仔細看看您得定義以及FC106的Help，那么您會發現，FC106的IN引腳上的數據類型應該為REAL，而您在DB中定義的是數組類型，且數組的數據類型為DWORD，DWORD與REAL是不同的概念，這一點請務必注意。

問題就來了，由于REAL與DWORD是同樣的數據長度，當以絕對地址（DB10.DBD80）來進行編程時，系統僅僅檢查數據長度，也就是DWord也是32位，其他系統不管了，而下載至PLC運行時，由于FC106會檢查輸入數據類型，因此會由于編程錯誤而導致SF燈亮。

以上~~~

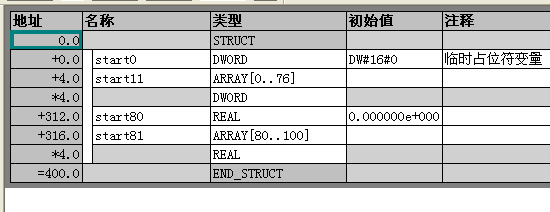

DB10.DBD80開始就是定義的REAL型啊！

好久沒有用西門子了。我把軟件裝上研究一下再來談談。不知道的我不能說。

DB10.DBD80在ARRAY[0..76]里面

引用

引用第5樓sjm213于2008-08-13 17:52發表的  :
DB10.DBD80在ARRAY[0..76]里面

DB10.DBD80在ARRAY[80..100]里面

引用

引用第6樓foxplc于2008-08-17 15:47發表的  :

DB10.DBD80在ARRAY[80..100]里面

看來您還真玩不轉中高端的PLC哦……

數組的下標與數據塊中的絕對地址是不同的。

比如：ARRAY[0..10] OF INT  這樣的數組，其由于INT類型對應的是16位存儲空間，因此0..10就是11個存儲空間，也就是從數據塊的0.0一直到21.0哦。

而對您上式來說，因為您的Start11是數組，ARRAY[0-76],也就是77個存儲空間單元，而數據類型為DWORD，因此基本單元占用4個字節。因此其地址空間段為DBD4一直到DBD312，而您所使用的DBD80不就是這個地址段中的嗎？

既然這個地址段為DWORD格式，又怎么能應用到REAL中去呢？

絕對地址與符號是有差異的，但是這個差異似乎在數據塊的地址編號中已經能夠看不來了。

以上~~~

可能是數據格式的問題
