案例是通過一個IGT-DSER智能網關，實現PLC與數據庫的雙向通訊，根據PLC中的數值查詢數據庫中的數據，然后將結果返回給PLC，采用的是西門子的PLC和SQLServer數據庫；

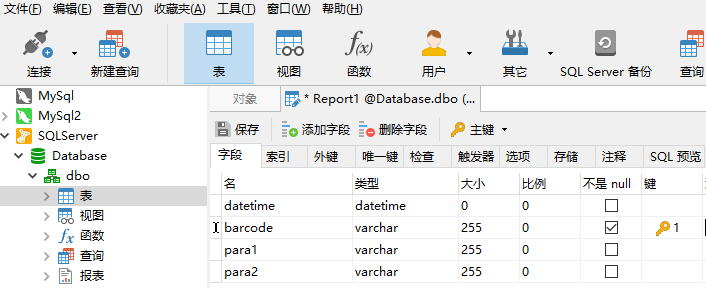

首先建立數據庫Database,然后建立數據表Report1，表結構如下圖：

然后在數據表中填入數據，實現PLC根據barcode字符串查詢para1和para2的值，PLC是S7-1500,數據地址對應如下：
barcode: DB6.DBB40, String,
para1: DB6.DBW0, Int,
para2: DB6.DBD24, Real

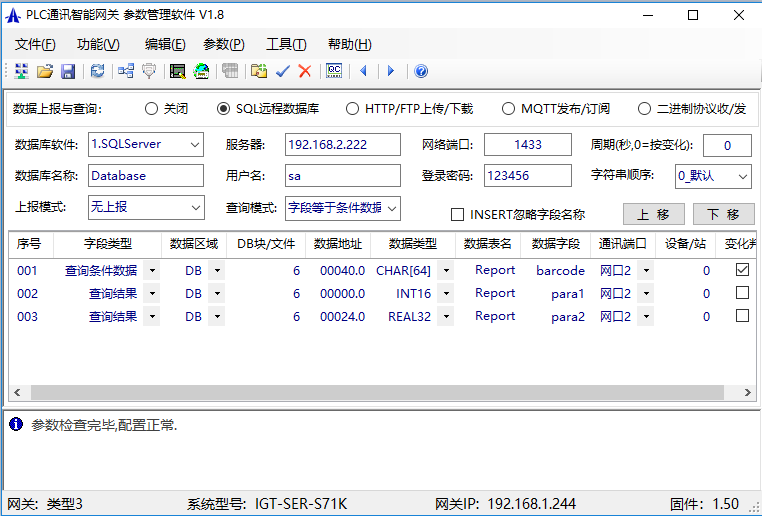

然后通過網關的參數配置軟件設置參數，如下圖：

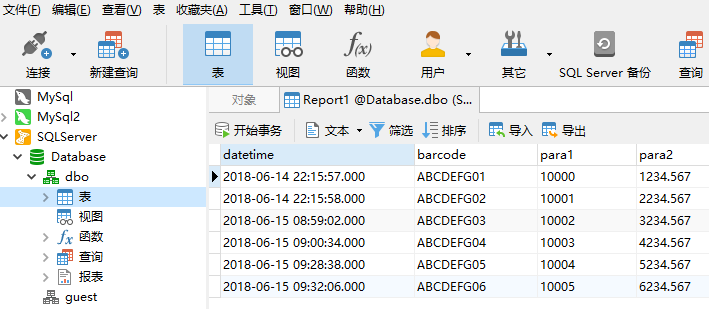

將參數下載到網關后重啟，網關即進入工作狀態，然后準備好數據表中的數據，如下圖：

這樣網關根據PLC的數值進行實時判斷，當PLC的DB6.DBB40的字符串與數據庫的barcode相等時，即將該行數據對應的para1的數據寫入DB6.DBW0,將para2的數據寫入DB6.DBD24。打開PLC的編程軟件監控數據如下：

IGT-DSER智能網關同樣支持其他品牌的PLC，參數設置方式相似：
◆ FX:  三菱FX系列PLC                                    ◆ QL:  三菱Q/L系列PLC
◆ AS:  三菱A系列PLC                                      ◆ OM:  歐姆龍全系列PLC
◆ S72S:  西門子S7-200/Smart系列PLC          ◆ S734:  西門子S7-300/400系列PLC
◆ S71K:  西門子S7-1200/1500系列PLC          ◆ MBS:  施耐德等Modbus兼容PLC
◆ DVP:  臺達、信捷PLC                                  ◆ NAIS:  松下全系列PLC
◆ KVS:  基恩士全系列PLC                               ◆ FTK:  永宏全系列PLC
◆ MSK:  LS/LG全系列PLC                               ◆ KOY:  光洋全系列PLC
◆ ABM: AB MicroLogix系列PLC                       ◆ ABC: AB Compact/Control系列PLC
......
