工控人家園 西門子工控論壇 TIA Protal 15.1，HMI 連接 PLC變量

black_horse2

級別: 略有小成

精華主題: 0
發帖數量: 97 個
工控威望: 222 點
下載積分: 989 分
在線時間: 65(小時)
注冊時間: 2013-03-13
最后登錄: 2024-12-09
查看black_horse2的主題 / 回貼

樓主發表于: 2020-03-10 11:40

只看樓主 | 小中大

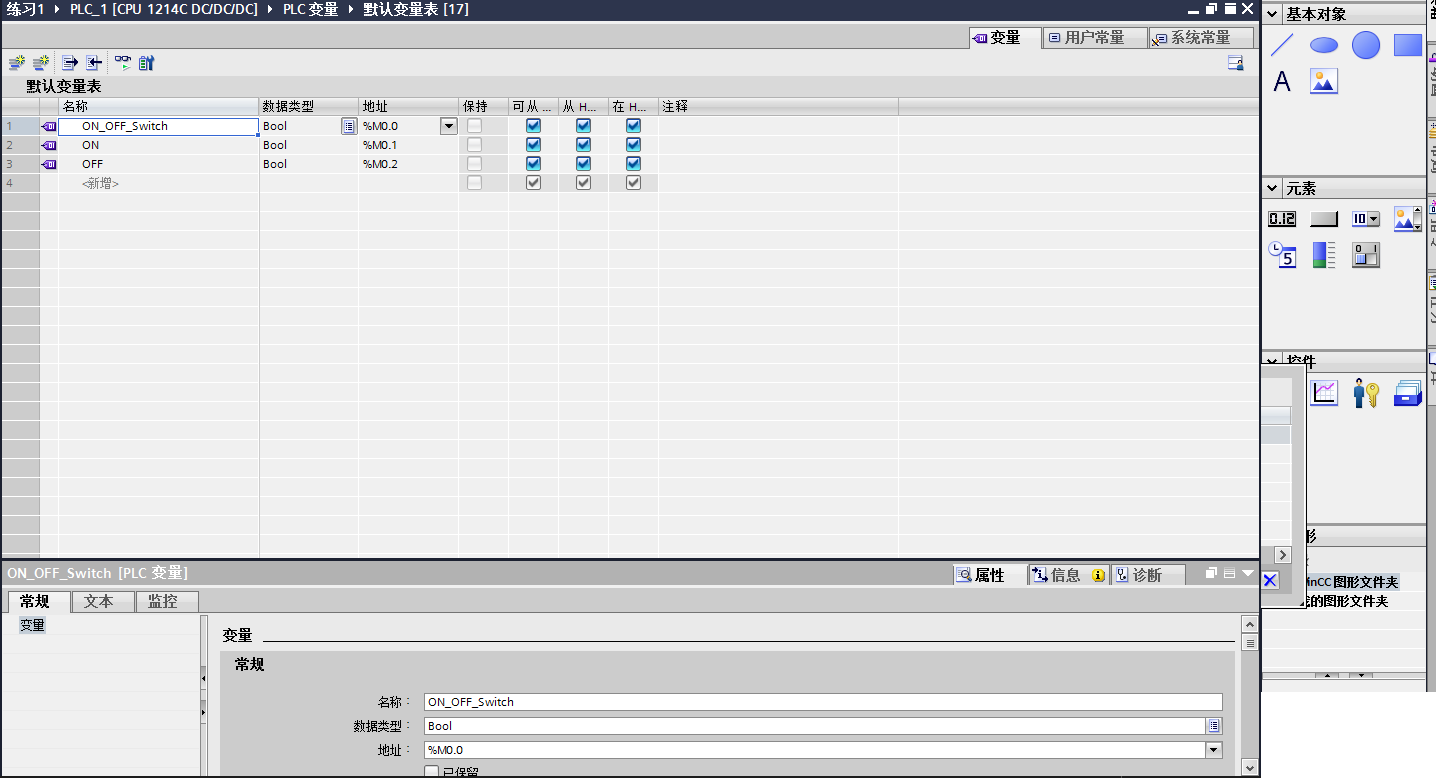

描述：已定義的變量
圖片：

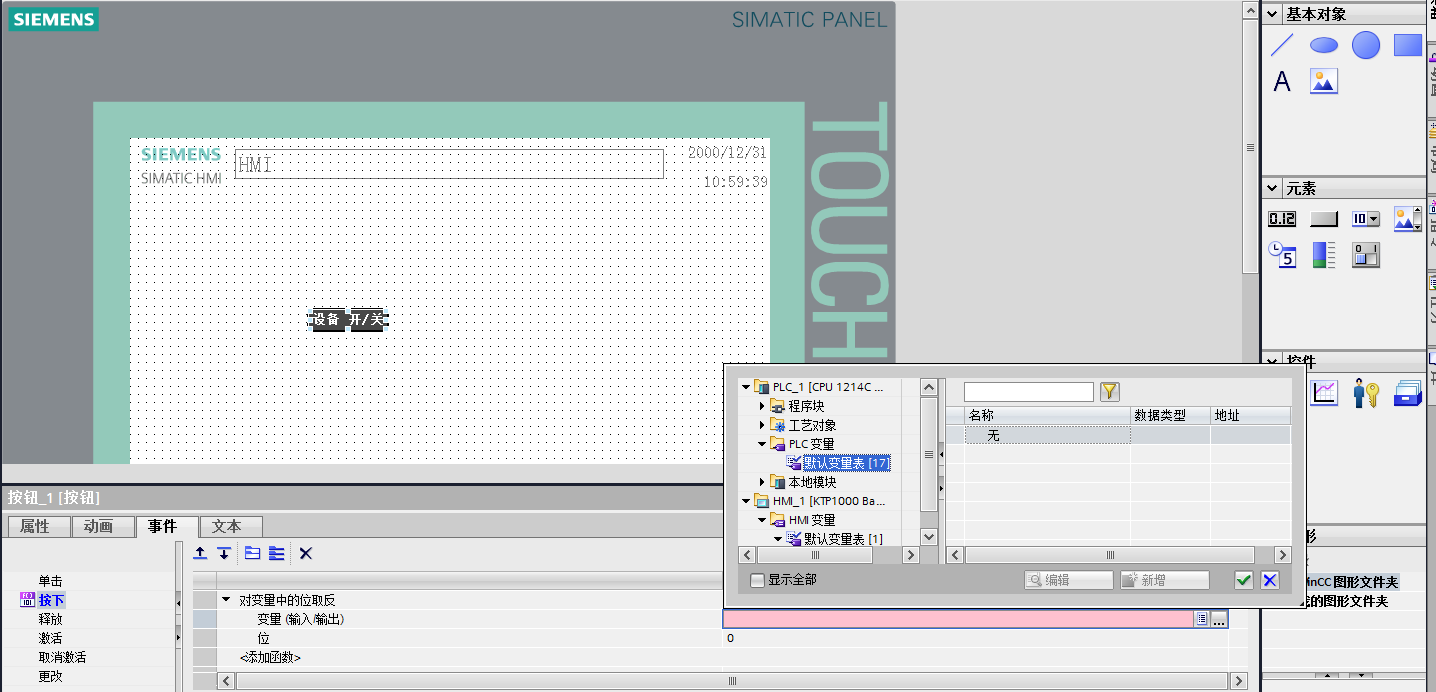

描述：選擇框中沒有出現選項
圖片：

想要HMI 中的按鈕連接到 PLC變量，可是在選擇變量的時候，卻沒有可選項，這是為啥？

生活的理想就是理想的生活

天使之心

級別: 略有小成

精華主題: 0
發帖數量: 189 個
工控威望: 322 點
下載積分: 4219 分
在線時間: 141(小時)
注冊時間: 2009-02-08
最后登錄: 2025-04-23
查看天使之心的主題 / 回貼

1樓發表于: 2020-03-10 13:05

只看該作者 | 小中大

要先把PLC默認變量表中的變量拖到HMI默認變量表中去，然后控件再從HMI默認變量表中選取變量。

black_horse2

級別: 略有小成

精華主題: 0
發帖數量: 97 個
工控威望: 222 點
下載積分: 989 分
在線時間: 65(小時)
注冊時間: 2013-03-13
最后登錄: 2024-12-09
查看black_horse2的主題 / 回貼

2樓發表于: 2020-03-10 14:05

只看該作者 | 小中大

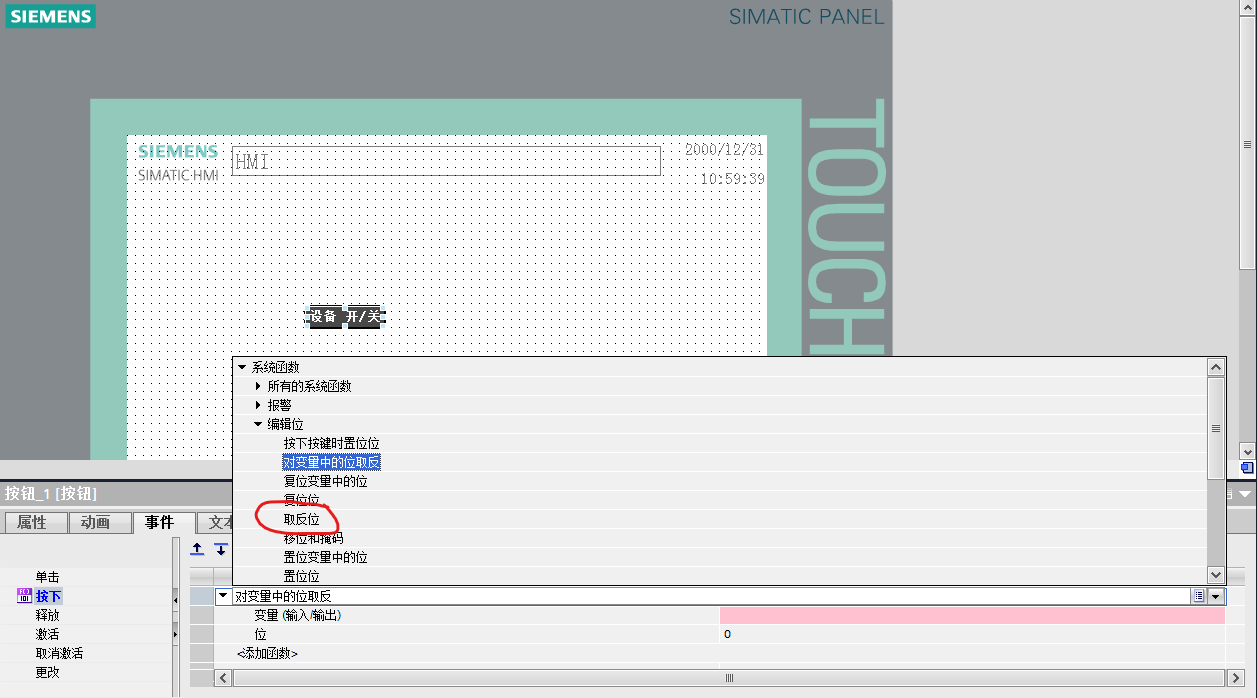

描述：問題出在這里
圖片：

找到問題元嬰了，選擇 “取反位” 這個函數就可以了

生活的理想就是理想的生活
