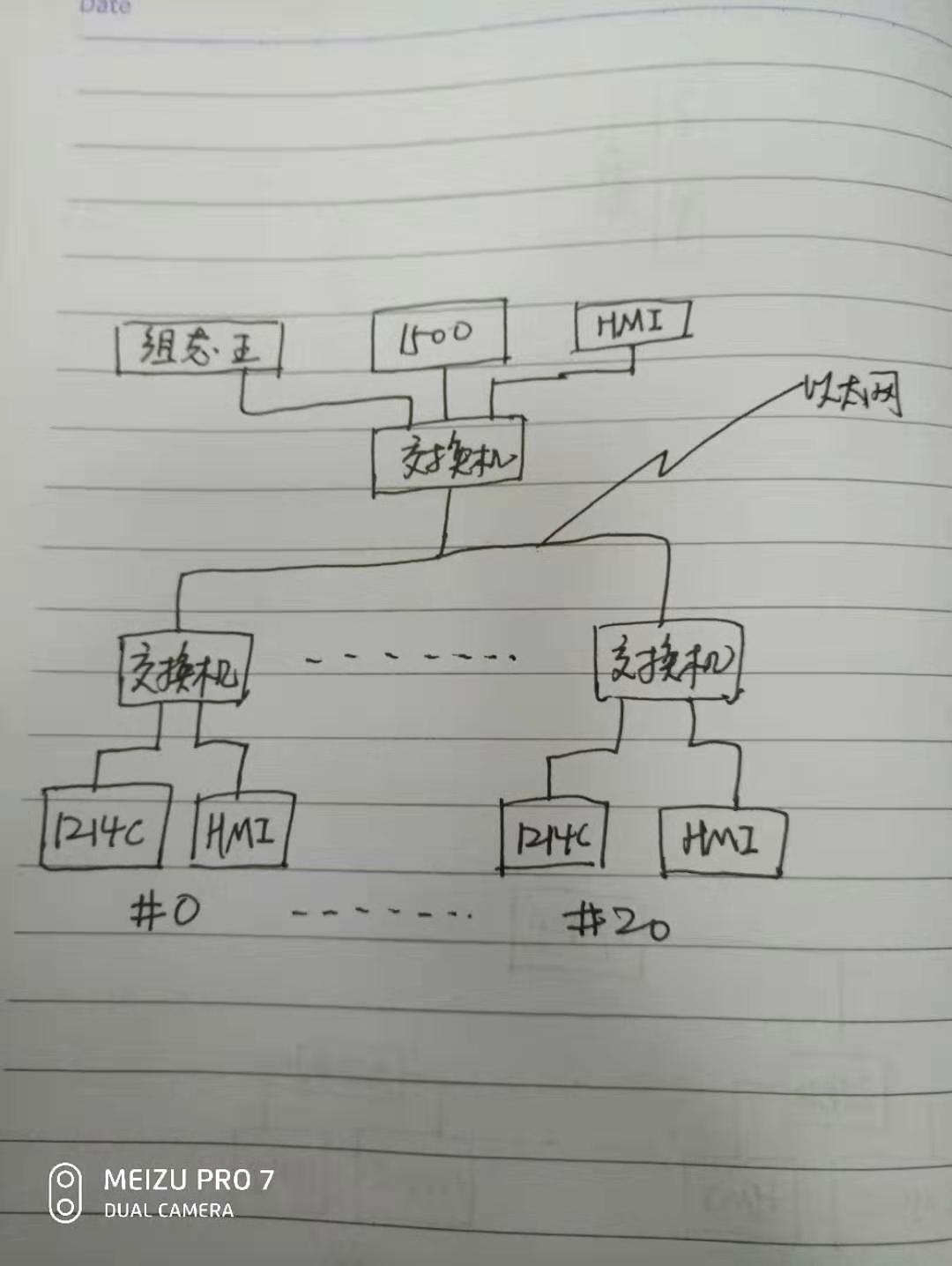

請教一下西門子的高手，我現在要用一個1500的CPU來做主邏輯控制生產線上的20個單機設備做一個自動控制，這20個單機設備都采用1200的CPU，要求1500能和所有的1200CPU可以進行數據讀寫，上位機組態王軟件可以和1500進行數據讀寫，我畫了一個大概的框架圖，不知道能否實現和滿足要求。

就用智能io  組態簡單方便  只需要從站寫簡單的程序就可以了
我到是用過 ，用的1511和6個1214和6個hmi     大致都一樣
  我用的wincc7.3

引用

引用第1樓chuiyanbo于2019-03-18 11:49發表的  :
就用智能io  組態簡單方便  只需要從站寫簡單的程序就可以了
我到是用過 ，用的1511和6個1214和6個hmi     大致都一樣
  我用的wincc7.3

非常感謝，如果用智能IO站，是不是意味著1500主站制能和各個1200從站進行IO信號的交換，中間繼電器M和數據寄存器DB塊數據無法交換

看看學習一下

智能io主從站不單單是io信號交換，包括M點和db的數據也都可以交換。比如說溫度壓力都可以傳送讀取

總線肯定是NP通訊，1500和1200用GEI/PUT通訊交換數據，如果數據量大用TCP通訊（匯總所以交換數據）。組態王和1500通訊驅動找組態王要。

引用

引用第4樓chuiyanbo于2019-03-19 09:36發表的  :
智能io主從站不單單是io信號交換，包括M點和db的數據也都可以交換。比如說溫度壓力都可以傳送讀取

好的，學習了，非常感謝指點

引用

引用第5樓lmy19870804于2019-03-19 10:31發表的  :
總線肯定是NP通訊，1500和1200用GEI/PUT通訊交換數據，如果數據量大用TCP通訊（匯總所以交換數據）。組態王和1500通訊驅動找組態王要。

是的，總線走PN方式，組態王和1500的驅動是和1200的一樣的

看看學習一下

為什么不用分布式IO，這個不是很方便，全部由1500控制

PROFINET組網，可以滿足要求，如果1200的都是相同設備更簡單，只需一個GSDML文件即可
