想問：
200系列，300系列在連接觸摸屏的同時有什么辦法可以同時用PC電腦監控程序呢？

比如313C的CPU只有串口連接MP377 想同時監控PLC程序好似沒辦法

三菱這方面做的很好很方便

求解？謝謝老大

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8291 個
工控威望: 10425 點
下載積分: 21207 分
在線時間: 3086(小時)
注冊時間: 2007-03-01
最后登錄: 2025-05-07
查看guochunyi的主題 / 回貼

1樓發表于: 2014-04-26 15:11

只看該作者 | 小中大

西門子的通訊也很方便，你的MP377是通過什么方式和PLC連接的?
如果是走MPI/DP方式，則可以用帶編程口的通訊插頭就行了。
如果是山寨的通訊線，則不作考慮。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

biliouyinhe

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 89 個
工控威望: 210 點
下載積分: 491 分
在線時間: 51(小時)
注冊時間: 2009-01-15
最后登錄: 2022-10-29
查看biliouyinhe的主題 / 回貼

2樓發表于: 2014-04-26 17:04

只看該作者 | 小中大

跟MP377 用MPI通訊

山寨的吧
正宗的線應該是插頭上面直接有個口插上去就行
是這意思？

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5286 個
工控威望: 7512 點
下載積分: 160596 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-07
查看sjm213的主題 / 回貼

3樓發表于: 2014-04-26 21:50

只看該作者 | 小中大

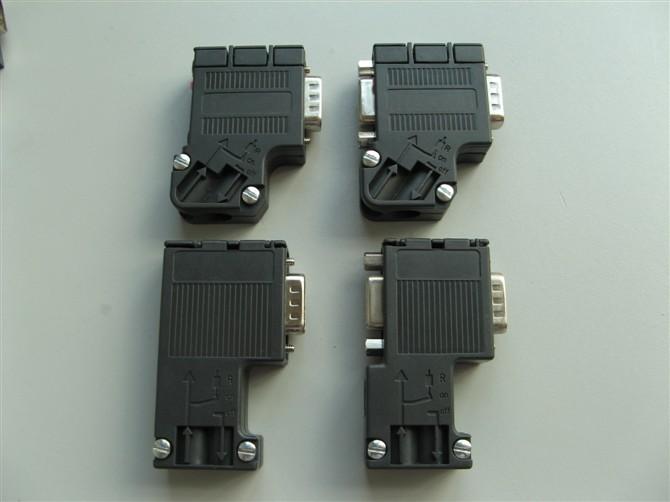

圖片：

300用右邊這種總線連接器作為PLC與觸摸屏通訊的接頭；
監控時編程線插在它的屁股上；
200選用雙口PLC。

biliouyinhe

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 89 個
工控威望: 210 點
下載積分: 491 分
在線時間: 51(小時)
注冊時間: 2009-01-15
最后登錄: 2022-10-29
查看biliouyinhe的主題 / 回貼

4樓發表于: 2014-05-04 10:28

只看該作者 | 小中大

明白謝謝

biliouyinhe

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 89 個
工控威望: 210 點
下載積分: 491 分
在線時間: 51(小時)
注冊時間: 2009-01-15
最后登錄: 2022-10-29
查看biliouyinhe的主題 / 回貼

5樓發表于: 2014-05-04 10:29

只看該作者 | 小中大

這個插頭多少錢一個？
電纜可以自己制作的嘛

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5286 個
工控威望: 7512 點
下載積分: 160596 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-07
查看sjm213的主題 / 回貼

6樓發表于: 2014-05-04 16:02

只看該作者 | 小中大

電纜就用西門子紫色的那種總線電纜，雙芯線按照顏色與接頭插接或壓接；
價格不詳
