樓主發表于: 2010-06-08 11:14

只看樓主 | 小中大

描述：11
圖片：

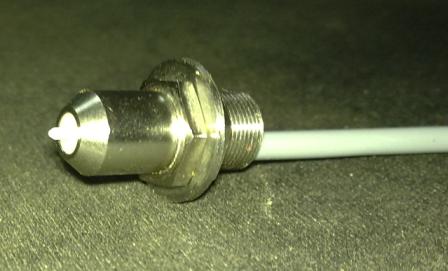

我在一臺半自動貼標機上看到這么一個傳感器，2根線，DC24V，用來判斷標簽的.
它的原理應該是通過高度不同產生的振動來檢測，它中間的那根小頂針是有彈性的.
本來連接傳感器的導線是有字的，后來被設備商給使勁的擦掉了，分辨不出來了.
有沒有人用過類似的傳感器，具體叫什么名字？有沒有相關資料？

謝謝！
