工控人家園 綜合討論 寫梯形圖時用用步進指令的問題

anruyi123456

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 198 點
下載積分: 665 分
在線時間: 29(小時)
注冊時間: 2009-09-09
最后登錄: 2012-12-28
查看anruyi123456的主題 / 回貼

樓主發表于: 2009-10-18 17:00

只看樓主 | 小中大

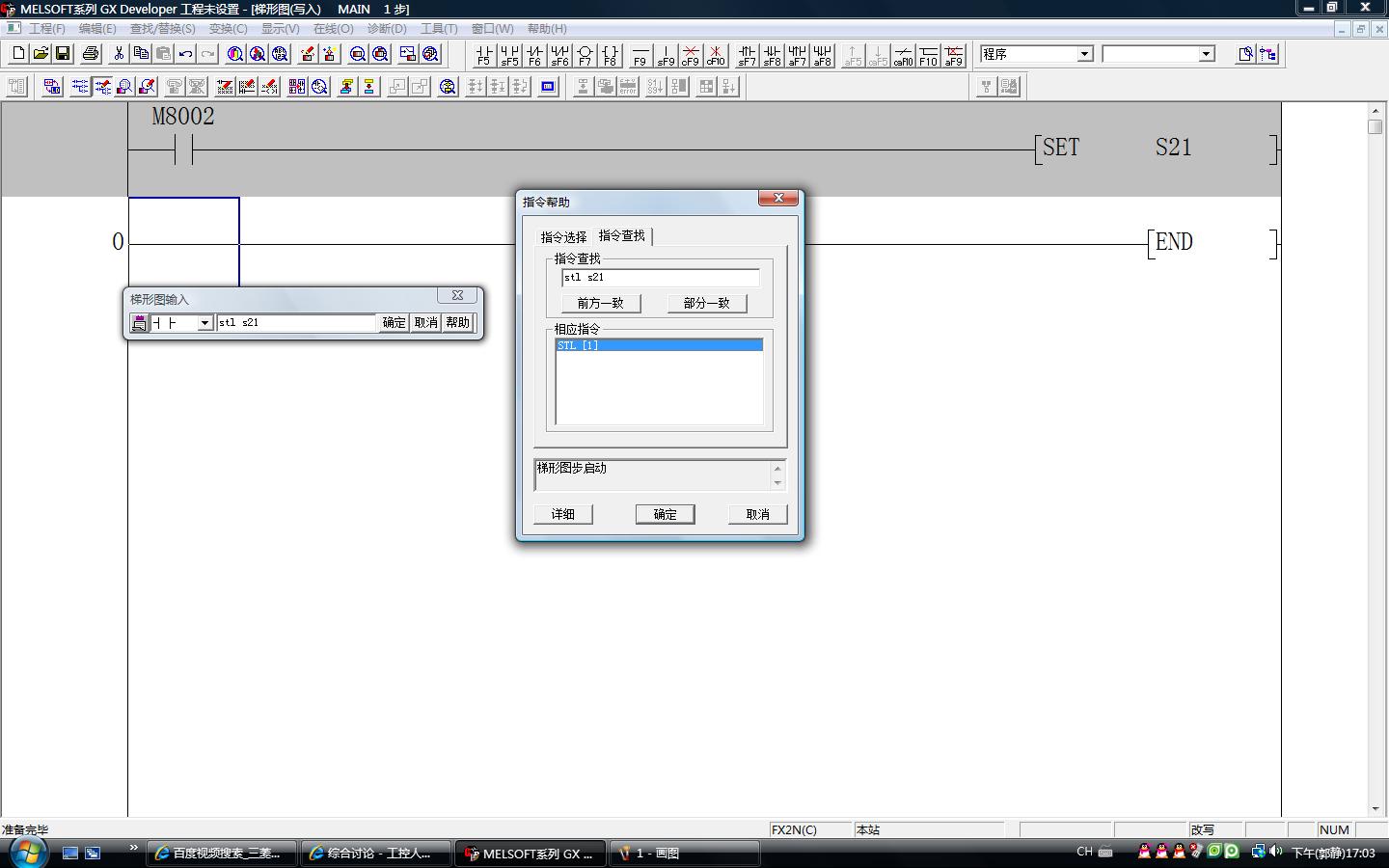

圖片：

步進時候為什么會出現這樣？

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3552(小時)
注冊時間: 2007-09-03
最后登錄: 2025-04-16
查看雪花飄飄的主題 / 回貼

1樓發表于: 2009-10-18 18:14

只看該作者 | 小中大

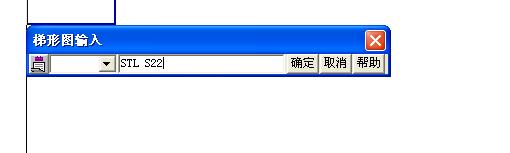

你輸入STL S22時不需要輸入常開觸點。
直接輸入STL S22即可。
如圖：

anruyi123456

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 198 點
下載積分: 665 分
在線時間: 29(小時)
注冊時間: 2009-09-09
最后登錄: 2012-12-28
查看anruyi123456的主題 / 回貼

2樓發表于: 2009-10-18 18:29

只看該作者 | 小中大

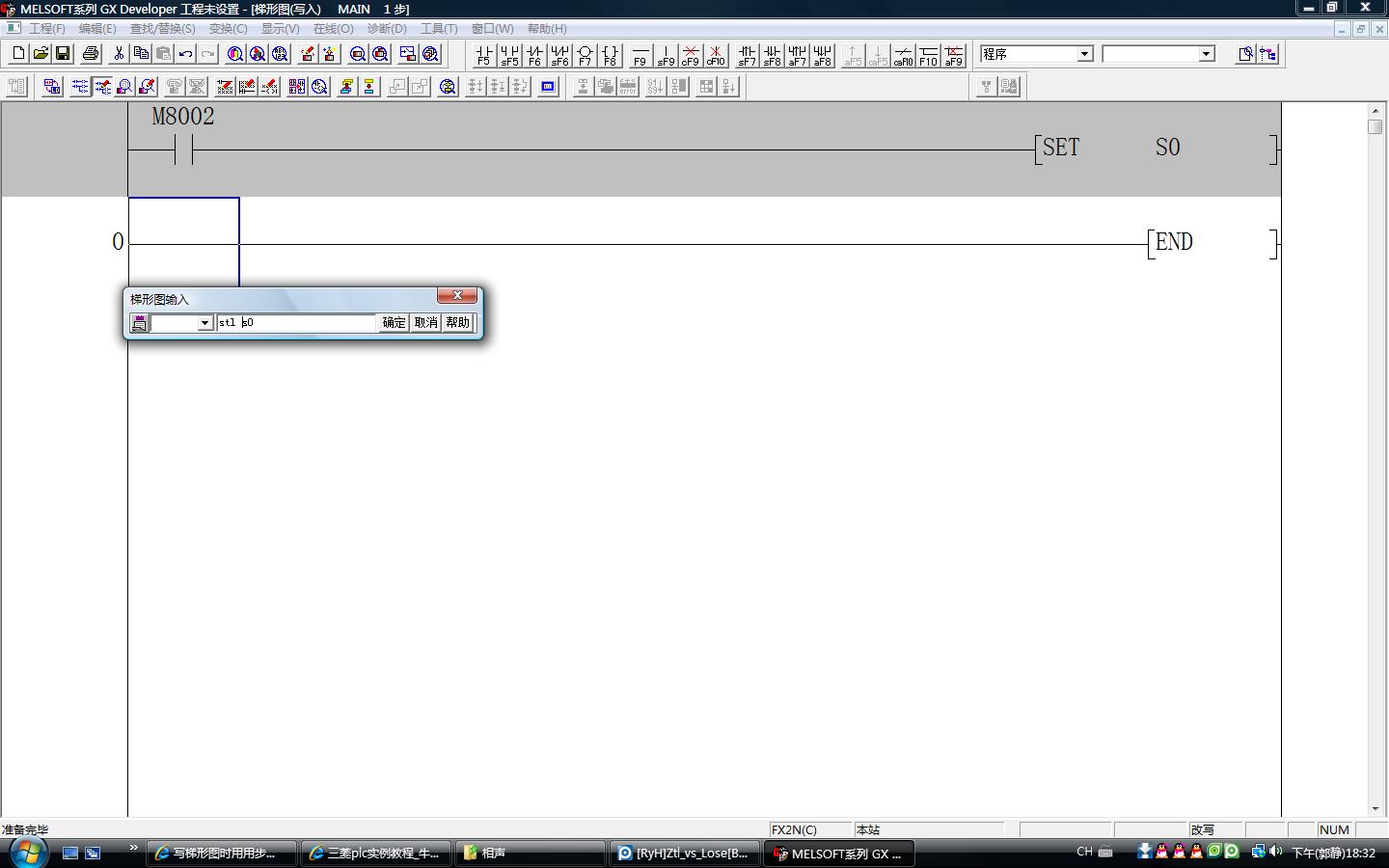

圖片：

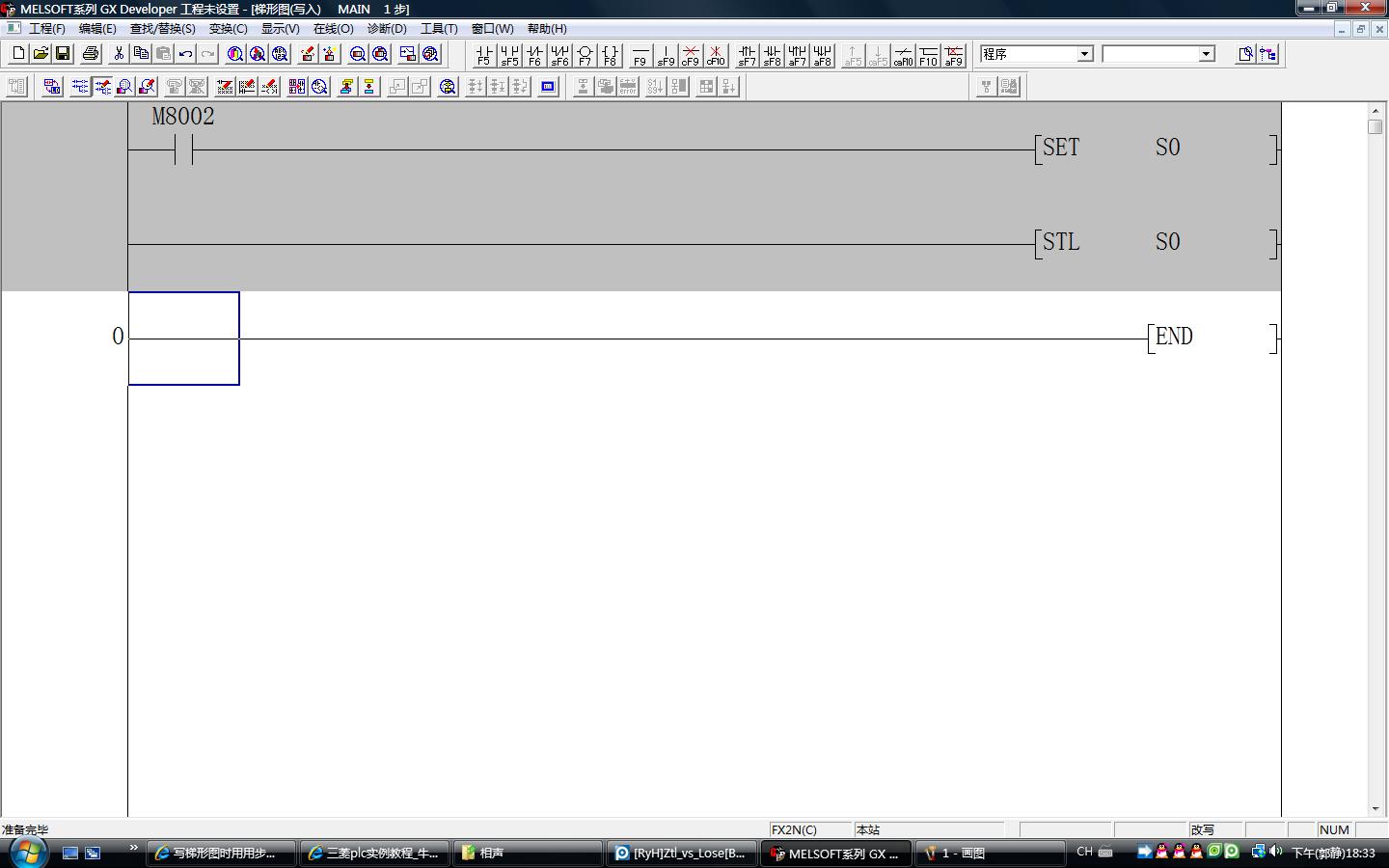

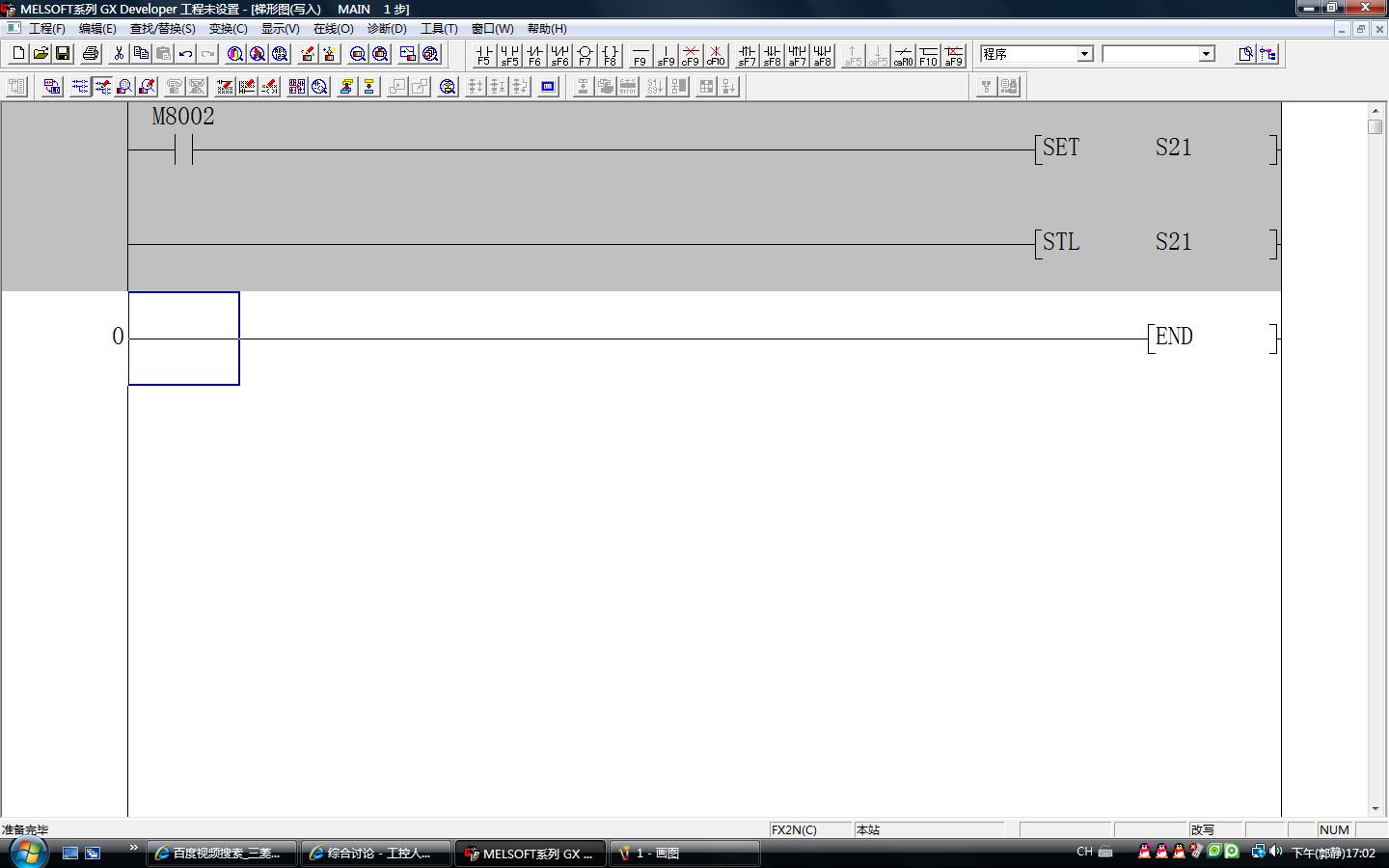

像2L說的那樣做了結果出現了線圈
就像圖中一樣

譚新

我努力，我成功

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 562 個
工控威望: 636 點
下載積分: 1503 分
在線時間: 444(小時)
注冊時間: 2008-07-18
最后登錄: 2014-12-14
查看譚新的主題 / 回貼

3樓發表于: 2009-10-18 19:21

只看該作者 | 小中大

手冊上說的很詳細的多看下用FX的軟件和GX的軟件編程方法有點區別注意下就行了

anruyi123456

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 198 點
下載積分: 665 分
在線時間: 29(小時)
注冊時間: 2009-09-09
最后登錄: 2012-12-28
查看anruyi123456的主題 / 回貼

4樓發表于: 2009-10-19 09:55

只看該作者 | 小中大

到底該怎么寫那？為什么我寫出來的都是不是線圈觸點表示的那？

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160400 分
在線時間: 3226(小時)
注冊時間: 2007-11-21
最后登錄: 2025-04-23
查看sjm213的主題 / 回貼

5樓發表于: 2009-10-19 10:44

只看該作者 | 小中大

引用
引用第4樓anruyi123456于2009-10-19 09:55發表的 :
到底該怎么寫那？為什么我寫出來的都是不是線圈觸點表示的那？

使用GX Developer寫出來的就是樓上諸位所示的樣子。
要想用觸點表示可以用FXGP-WIN軟件。

xxmsql

工作踏實埋頭苦干認真對待

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 164 個
工控威望: 631 點
下載積分: 3090 分
在線時間: 77(小時)
注冊時間: 2007-04-16
最后登錄: 2024-12-05
查看xxmsql的主題 / 回貼

6樓發表于: 2009-10-19 11:16

只看該作者 | 小中大

小問題！！！

合作愉快！
