樓主發表于: 2008-07-19 18:27

只看樓主 | 小中大

請問我用編碼器
怎么判斷電機是正轉還是反轉啊

超出的1/4z周期
在程序上怎么寫

附件內容說的還是比較清楚
但是我回到PLC程序上我不知道該怎么下手了

附件：

L5039.rar (187 K) 下載次數:122
網站提示: 請不要用迅雷下載附件，容易出錯

grass7670

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看grass7670的主題 / 回貼

1樓發表于: 2008-07-19 18:52

只看該作者 | 小中大

怎么沒有人回答呢
其實不回答附件的資料也是不錯的哦

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3552(小時)
注冊時間: 2007-09-03
最后登錄: 2025-04-16
查看雪花飄飄的主題 / 回貼

2樓發表于: 2008-07-19 20:30

只看該作者 | 小中大

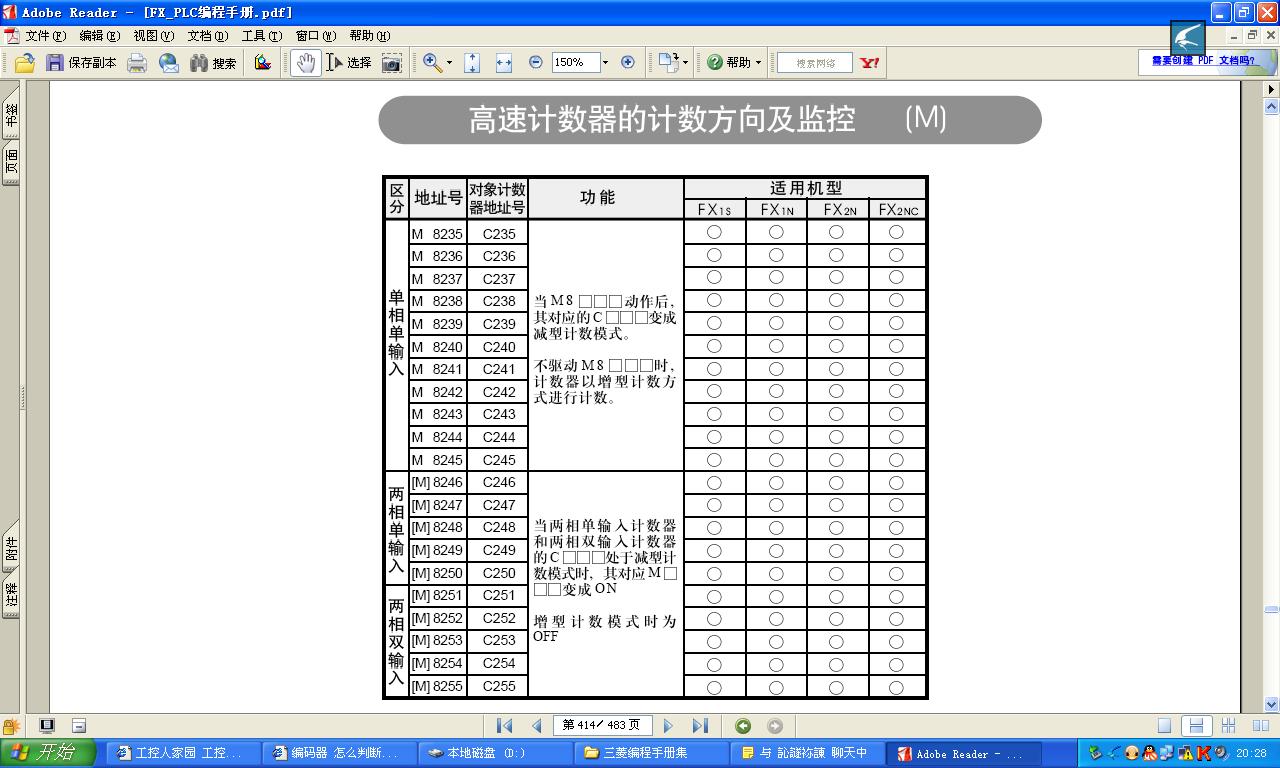

看看這個。

buyiwuxi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 494 個
工控威望: 274 點
下載積分: 2836 分
在線時間: 81(小時)
注冊時間: 2008-05-31
最后登錄: 2024-11-16
查看buyiwuxi的主題 / 回貼

3樓發表于: 2008-07-20 09:26

只看該作者 | 小中大

xuexi

121881762

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看121881762的主題 / 回貼

4樓發表于: 2008-07-20 12:01

只看該作者 | 小中大

我不知道學習一下

fjqz00

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1307 個
工控威望: 1464 點
下載積分: 8010 分
在線時間: 368(小時)
注冊時間: 2007-04-16
最后登錄: 2025-04-22
查看fjqz00的主題 / 回貼

5樓發表于: 2008-07-21 10:15

只看該作者 | 小中大

把A相接到X0
用
LD M8000
OUT C235 K2000000000
END
查看C235的值，如果增計數方向和電機正轉方向一樣的話，那么，電機正轉時，C235值會一直累加上去，如果電機反轉，C235值會累減下來。

xiaobao21

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 384 個
工控威望: 505 點
下載積分: 7995 分
在線時間: 113(小時)
注冊時間: 2007-03-01
最后登錄: 2025-01-27
查看xiaobao21的主題 / 回貼

6樓發表于: 2008-07-21 10:26

只看該作者 | 小中大

根據兩個脈沖波形的相位關系判斷！

angelagent

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 151 個
工控威望: 271 點
下載積分: 426 分
在線時間: 66(小時)
注冊時間: 2008-07-03
最后登錄: 2025-04-18
查看angelagent的主題 / 回貼

7樓發表于: 2008-07-21 16:09

只看該作者 | 小中大

7樓正解.
如果是用PLC控制,則一般用雙向計數,PLC會自己判斷.
如果是用單片機則需要判斷A B相的上升延觸發前后關系.
