描述：Eplan求助
圖片：

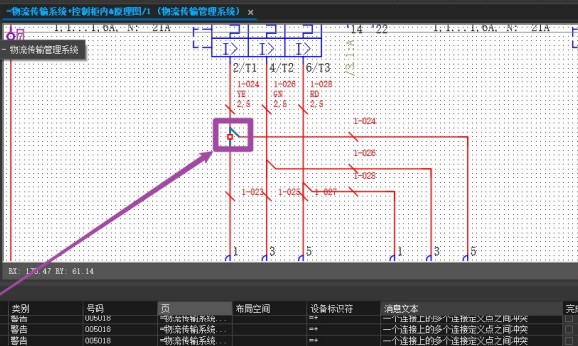

大佬們，最近學習Eplan，檢查完成之后一直有一個連接上的多個連接定義點之間沖突警告，我用的是Eplan P8 2024版本，求指教，如何消除。

zheping

級別: 正式會員

精華主題: 0
發帖數量: 16 個
工控威望: 80 點
下載積分: 331 分
在線時間: 48(小時)
注冊時間: 2023-01-23
最后登錄: 2025-04-28
查看zheping的主題 / 回貼

1樓發表于: 5天前

只看該作者 | 小中大

1-1024和1-1023是同電位連接，不適合有2個不同線號。熱繼下面每個連接點（2/T1、4/T2、6/T3）均是2條線，不能定義線號（1-1024/YE、1-1026/GN、1-1028/RD），線號定義只能定義在一條導線上。

[ 此帖被zheping在2025-04-24 21:32重新編輯 ]
