共3個故障，當出現2或3個故障時這2或3個故障間隔5s循環報警。用梯形圖怎么編程？大佬們幫忙！！！

麥克朱

級別: 家園常客

精華主題: 0
發帖數量: 537 個
工控威望: 736 點
下載積分: 120 分
在線時間: 214(小時)
注冊時間: 2022-07-11
最后登錄: 2025-04-29
查看麥克朱的主題 / 回貼

1樓發表于: 2024-02-02 15:45

只看該作者 | 小中大

每隔5S給一個寄存器+1,大于上限給寄存器賦值0.根據寄存器=多少顯示什么報警

lizhihua

lizhihua

級別: 略有小成

精華主題: 0
發帖數量: 236 個
工控威望: 409 點
下載積分: 318 分
在線時間: 244(小時)
注冊時間: 2011-05-24
最后登錄: 2025-04-29
查看lizhihua的主題 / 回貼

2樓發表于: 2024-02-02 16:24

只看該作者 | 小中大

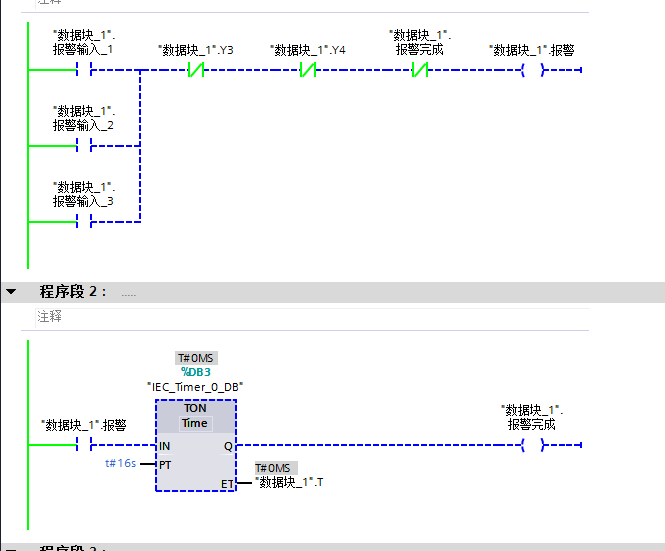

圖片：

大概就是這樣，當然你自己還要細化一下

多謝！！！但是按這個的話要是只有1.3報警，那在5-10秒之間沒有動作，就成了1報警后等了5s才3報警了嗎？那個y3，y4是不沒用的？

本帖最近評分記錄：

下載積分:+3(eaglesence) 熱心助人！程序可以根據 ..

bifujian100

苦海無邊

級別: 論壇先鋒

精華主題: 0
發帖數量: 1022 個
工控威望: 1386 點
下載積分: 4002 分
在線時間: 64(小時)
注冊時間: 2023-12-12
最后登錄: 2025-04-29
查看bifujian100的主題 / 回貼

3樓發表于: 2024-02-03 12:13

只看該作者 | 小中大

樓上好牛掰
