圖片：

如圖所示，我看到一份別人畫的圖紙的電子版圖，發現其設備標識符可以分段來顯示，而我自己畫出來的卻是只能顯示在一行，問問各位大神這個是在哪里設置的呢

cythyx

級別: 家園常客

精華主題: 0
發帖數量: 451 個
工控威望: 527 點
下載積分: 1634 分
在線時間: 107(小時)
注冊時間: 2019-06-27
最后登錄: 2025-04-24
查看cythyx的主題 / 回貼

1樓發表于: 2022-10-20 11:23

只看該作者 | 小中大

輸入時，CTRL+Enter 換行

tingfenghu

級別: 工控俠客

精華主題: 0
發帖數量: 2859 個
工控威望: 3631 點
下載積分: 3546 分
在線時間: 3820(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-04
查看tingfenghu的主題 / 回貼

2樓發表于: 2022-10-20 12:56

只看該作者 | 小中大

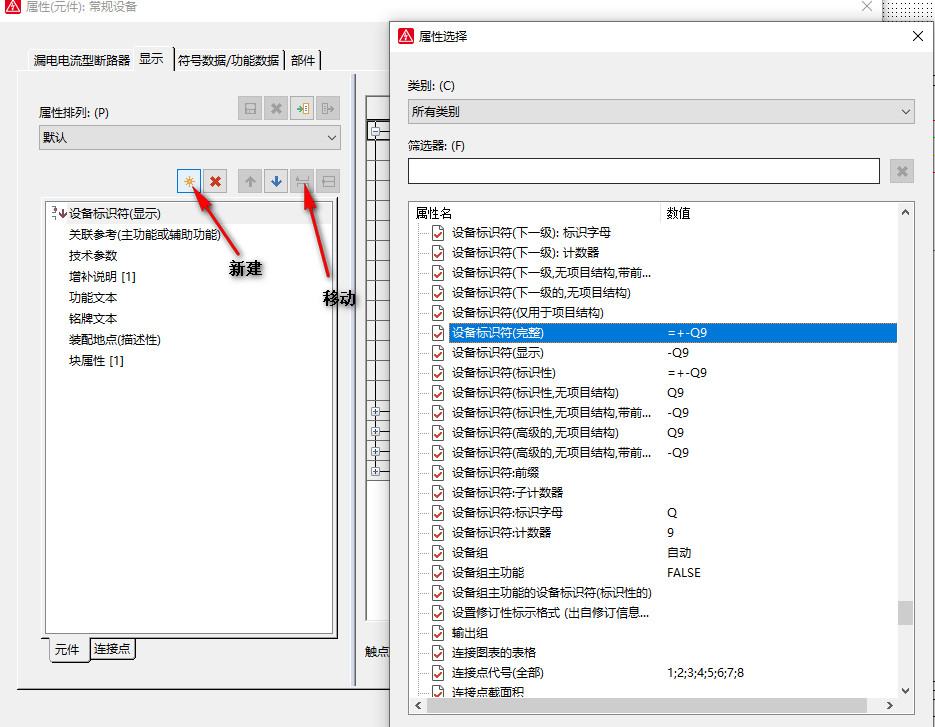

分別顯示，
在顯示里新建顯示，
分別將要顯示的標識符添加上，
設置為可移動，
在圖紙上移動好位置，用格式刷復制，
需要顯示相同粘貼格式刷。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

陳煌凱

級別: 略有小成

精華主題: 0
發帖數量: 53 個
工控威望: 232 點
下載積分: 249 分
在線時間: 32(小時)
注冊時間: 2022-04-09
最后登錄: 2025-04-23
查看陳煌凱的主題 / 回貼

3樓發表于: 2022-10-21 12:53

只看該作者 | 小中大

明白了，謝謝大家
