樓主發表于: 2021-10-21 16:57

只看樓主 | 小中大

圖片：

三菱FX5U+變頻器D700,準備走485總線通訊；

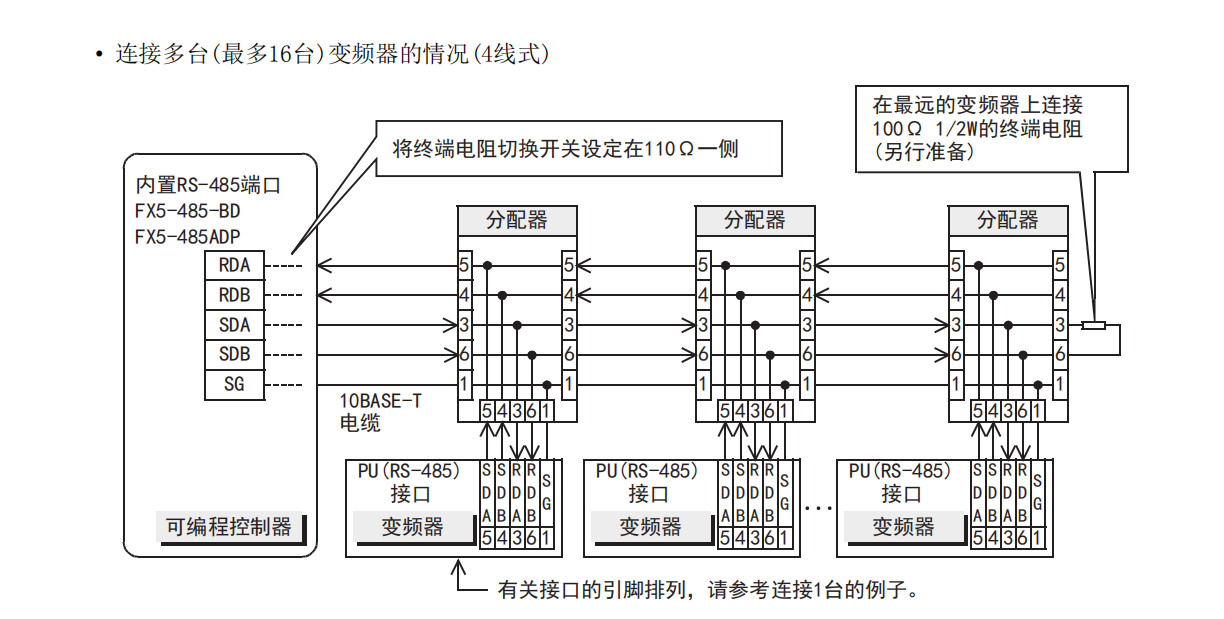

背景：變頻器通訊口（PU）是個網口；說明書上用一個分配器，淘寶沒找到所謂的分配器；
問題：1、市面上的485集線器能否代替這個分配器；
2、有沒有大神做過這種控制，如何讓變頻器進行手拉手接線；

zhangqi_1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 337 個
工控威望: 493 點
下載積分: 4016 分
在線時間: 251(小時)
注冊時間: 2013-03-22
最后登錄: 2025-04-12
查看zhangqi_1234的主題 / 回貼

1樓發表于: 2021-10-21 20:45

只看該作者 | 小中大

圖片：

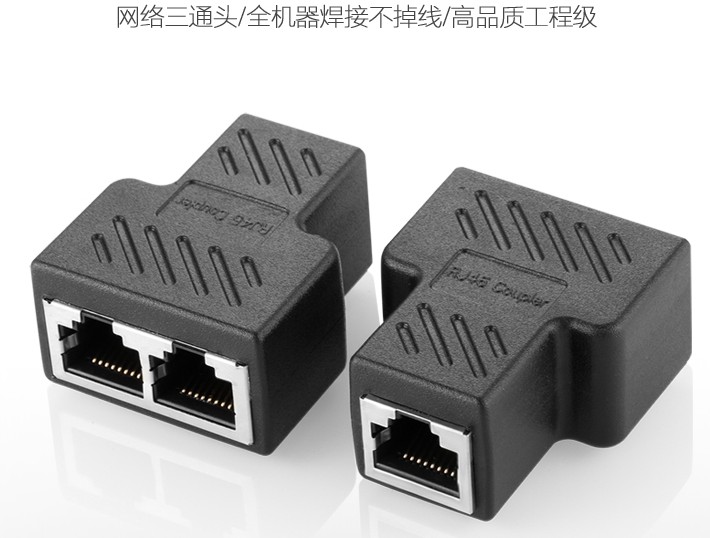

干擾小、連接距離不超過50m的情況下，用這種三通就可以了

zhangqi_1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 337 個
工控威望: 493 點
下載積分: 4016 分
在線時間: 251(小時)
注冊時間: 2013-03-22
最后登錄: 2025-04-12
查看zhangqi_1234的主題 / 回貼

2樓發表于: 2021-10-21 20:50

只看該作者 | 小中大

圖片：

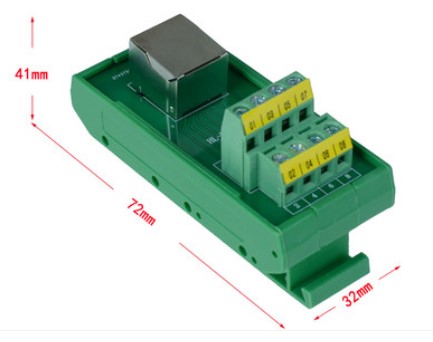

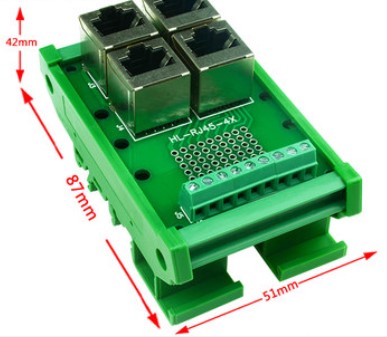

或者用這種轉接板

發達哥

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 95 點
下載積分: 619 分
在線時間: 18(小時)
注冊時間: 2021-04-14
最后登錄: 2025-03-28
查看發達哥的主題 / 回貼

3樓發表于: 2021-10-22 08:03

只看該作者 | 小中大

謝謝，謝謝。您用過效果怎樣？

引用
引用第1樓zhangqi_1234于2021-10-21 20:45發表的 :
干擾小、連接距離不超過50m的情況下，用這種三通就可以了

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14735 分
在線時間: 940(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-05
查看anlyl2014的主題 / 回貼

4樓發表于: 2021-10-22 08:11

只看該作者 | 小中大

不用那么復雜！實踐證明PLC--485的4個接頭，外接到端子排，變頻器各用網線并接到端子排上，變頻器不要超過6臺，直連沒事，不用理會中端電阻；若超過6臺要加485通訊中繼。

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2094 個
工控威望: 3016 點
下載積分: 25345 分
在線時間: 1491(小時)
注冊時間: 2014-01-05
最后登錄: 2025-05-03
查看不小心遇見你的主題 / 回貼

5樓發表于: 2021-10-22 08:13

只看該作者 | 小中大

直接接費那錢

項目、視覺、通訊QQ3515716

zhangqi_1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 337 個
工控威望: 493 點
下載積分: 4016 分
在線時間: 251(小時)
注冊時間: 2013-03-22
最后登錄: 2025-04-12
查看zhangqi_1234的主題 / 回貼

6樓發表于: 2021-10-22 20:56

只看該作者 | 小中大

說得對，不需要那些接頭，又花錢又費事，任何有接頭的都是費錢

wenqing1012

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 645 個
工控威望: 804 點
下載積分: 2436 分
在線時間: 483(小時)
注冊時間: 2006-11-03
最后登錄: 2025-05-01
查看wenqing1012的主題 / 回貼

7樓發表于: 2021-10-23 09:52

只看該作者 | 小中大

最好直接接線，不要用那種三通，容易掉線，我原來用過，價格高低的買過好幾種，雖然好看但通訊真的不咋地，最后全部去掉接的線。（最簡單的也是最實用的）

機會是自己創造的！

發達哥

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 95 點
下載積分: 619 分
在線時間: 18(小時)
注冊時間: 2021-04-14
最后登錄: 2025-03-28
查看發達哥的主題 / 回貼

8樓發表于: 2022-09-30 18:18

只看該作者 | 小中大

引用
引用第1樓zhangqi_1234于2021-10-21 20:45發表的 :
干擾小、連接距離不超過50m的情況下，用這種三通就可以了

經過實操驗證，這個網絡三通是不可行的。只有一個通道可以正常通訊，無法實現多臺通訊

本帖最近評分記錄：

下載積分:+5(gxtmdb82164) 真是好人！

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3453 個
工控威望: 20992 點
下載積分: 32666 分
在線時間: 1796(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-04
查看tkggtdkjpl的主題 / 回貼

9樓發表于: 2022-09-30 21:20

只看該作者 | 小中大

這一試，試了11個月，厲害

自動化單機，生產線，項目編程調試！

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2858 個
工控威望: 4489 點
下載積分: 219889 分
在線時間: 3212(小時)
注冊時間: 2008-02-22
最后登錄: 2025-05-05
查看二手工控電器的主題 / 回貼

10樓發表于: 2022-10-01 09:25

只看該作者 | 小中大

蘿卜青菜各有所愛!看個人喜好!

歡迎捧場光臨工控自動化小店！
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

siyatu2001

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 538 個
工控威望: 593 點
下載積分: 57230 分
在線時間: 691(小時)
注冊時間: 2021-03-09
最后登錄: 2025-05-05
查看siyatu2001的主題 / 回貼

11樓發表于: 2022-10-05 10:19

只看該作者 | 小中大

實踐證明，別人的話只能做個參考
