樓主發表于: 2023-07-19 08:06

只看樓主 | 小中大

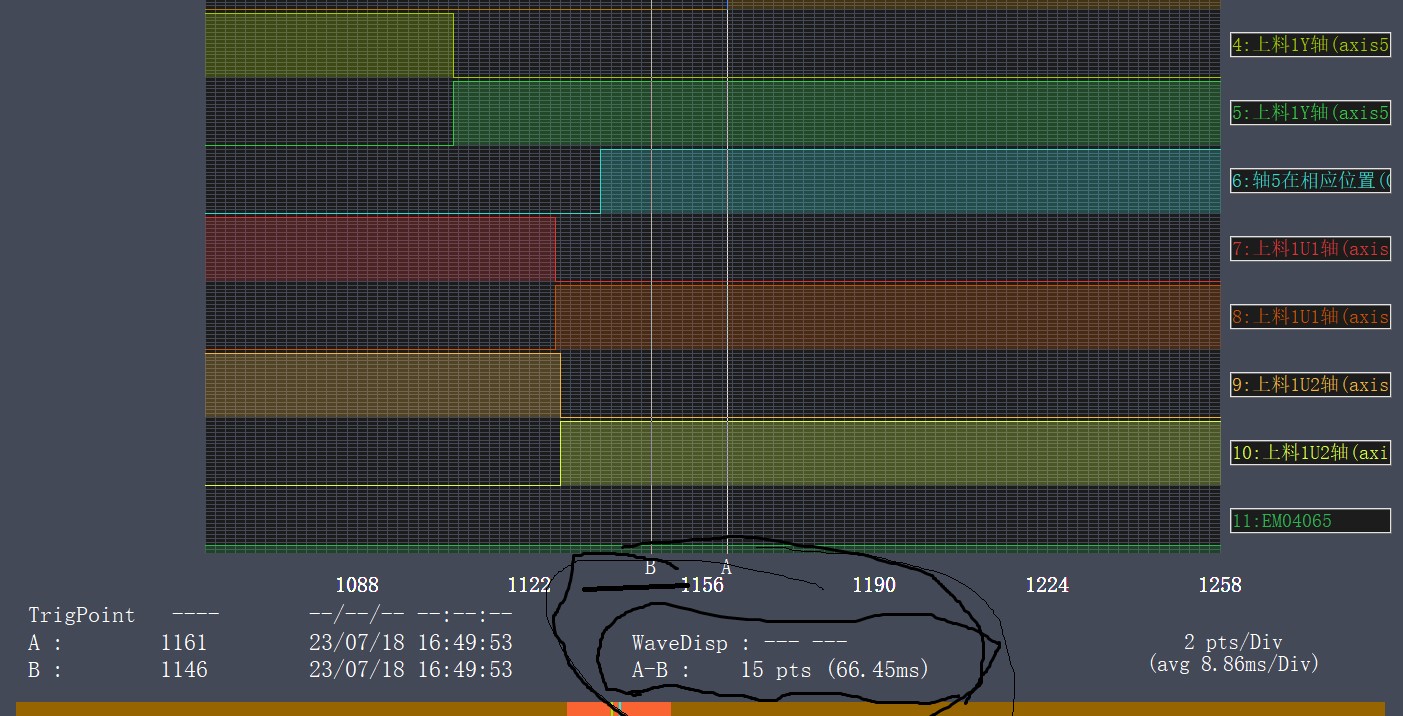

圖片：

請問，再軸定位完成時，使用指令的定位完成信號跳轉下一步，為了確保實際已經到位，再加上了坐標比較，位置確定到了，再跳轉下一步。
現在查看時序圖，發現坐標比較信號等了幾十到100多毫秒才有，這樣的話節拍應該會比不用坐標比較慢一點，為了提高節拍，建議可以取消坐標比較嗎？

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1930 個
工控威望: 2083 點
下載積分: 11121 分
在線時間: 833(小時)
注冊時間: 2007-08-28
最后登錄: 2025-04-28
查看yerong的主題 / 回貼

1樓發表于: 2023-07-19 08:14

只看該作者 | 小中大

伺服定位到達信號坐標作區域比較

冠軍歐洲

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 214 個
工控威望: 307 點
下載積分: 2681 分
在線時間: 695(小時)
注冊時間: 2018-10-19
最后登錄: 2025-04-28
查看冠軍歐洲的主題 / 回貼

2樓發表于: 2023-07-19 08:44

只看該作者 | 小中大

坐標做區域比較，上下限一般設置多少？我現在設置的0.3mm，發現區域比較要比定位到達信號晚幾十ms或者100多ms才導通，
如果我想提高這個的節拍，就需要去掉位置比較。

引用
引用第1樓yerong于2023-07-19 08:14發表的 :
伺服定位到達信號坐標作區域比較

工控小c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 413 個
工控威望: 2224 點
下載積分: 5207 分
在線時間: 412(小時)
注冊時間: 2022-10-14
最后登錄: 2025-04-28
查看工控小c的主題 / 回貼

3樓發表于: 2023-07-19 09:02

只看該作者 | 小中大

直接試唄，如果需要停留位置準確最好是坐標比較再加上伺服定位完成

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2481 個
工控威望: 3096 點
下載積分: 12245 分
在線時間: 667(小時)
注冊時間: 2008-08-03
最后登錄: 2025-04-24
查看卓發智能的主題 / 回貼

4樓發表于: 2023-07-19 09:06

只看該作者 | 小中大

加上當然程序邏輯更好，但是只有在絕對定位模式上做比較才好用，相對定位就不行了。

相信自我！

怒懟懟

閑魚哦豁拐咯有一些工控資料及硬件二

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 225 個
工控威望: 778 點
下載積分: 965 分
在線時間: 43(小時)
注冊時間: 2023-06-08
最后登錄: 2025-04-28
查看怒懟懟的主題 / 回貼

5樓發表于: 2023-07-19 09:17

只看該作者 | 小中大

當然還是要加上實際坐標比較比較好

閑魚哦豁拐咯有一些工控資料及硬件二次賦能

皮五

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 731 個
工控威望: 2762 點
下載積分: 1165 分
在線時間: 399(小時)
注冊時間: 2007-07-14
最后登錄: 2025-04-28
查看皮五的主題 / 回貼

6樓發表于: 2023-07-19 13:22

只看該作者 | 小中大

最好加上，慢的這幾十ms感覺不出來

秋末零九

人生看淡，不服就干

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 281 個
工控威望: 5029 點
下載積分: 5229 分
在線時間: 606(小時)
注冊時間: 2019-08-26
最后登錄: 2025-04-28
查看秋末零九的主題 / 回貼

7樓發表于: 2023-07-19 13:25

只看該作者 | 小中大

互相學習，共同進步

gxtmdb82164

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 802 個
工控威望: 1180 點
下載積分: 467 分
在線時間: 643(小時)
注冊時間: 2019-09-22
最后登錄: 2025-04-28
查看gxtmdb82164的主題 / 回貼

8樓發表于: 2023-07-19 14:12

只看該作者 | 小中大

應該是伺服還沒停，最后減速的時間太久了
縮小伺服的定位誤差范圍，至少要比程序中的定位范圍小2個數量級

伺服的定位完成也是一個范圍值的，同時要考慮誤差范圍和速度閾值，都往小里設置一下，會更精確一些

冠軍歐洲

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 214 個
工控威望: 307 點
下載積分: 2681 分
在線時間: 695(小時)
注冊時間: 2018-10-19
最后登錄: 2025-04-28
查看冠軍歐洲的主題 / 回貼

9樓發表于: 2023-07-20 07:39

只看該作者 | 小中大

我用的是直線電機

引用
引用第8樓gxtmdb82164于2023-07-19 14:12發表的 :
應該是伺服還沒停，最后減速的時間太久了
縮小伺服的定位誤差范圍，至少要比程序中的定位范圍小2個數量級

伺服的定位完成也是一個范圍值的，同時要考慮誤差范圍和速度閾值，都往小里設置一下，會更精確一些

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2448 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

10樓發表于: 2023-07-23 16:09

只看該作者 | 小中大

有高分辨率的光柵尺。直接干
