圖片：

配置：FX3U+FX3U-232BD.
編程口用來與三菱觸摸屏通訊了，232BD用來給上位機通訊，讀取寄存器D的值。

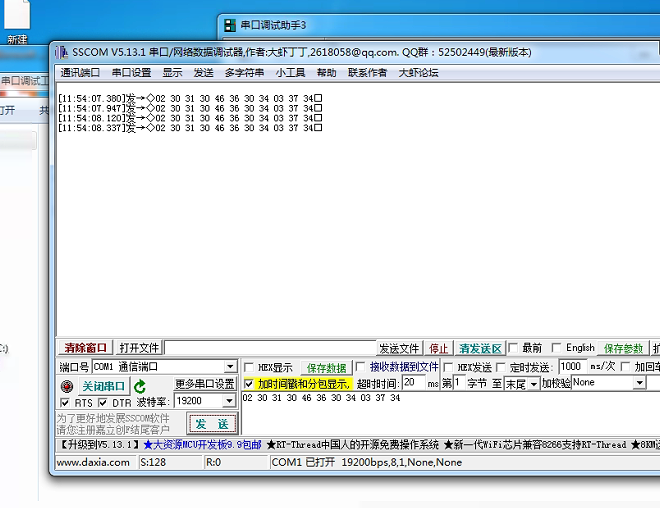

我現在用串口調試助手，發送一段報文，232BD板的SD與RD燈都不閃下，返回值也沒有。
請教各位大神，哪里的問題啊。

接線：2-3 3-2 5-5

讀取D123 D124兩個寄存器的當前值：02 30 31 30 46 36 30 34 03 37 37。

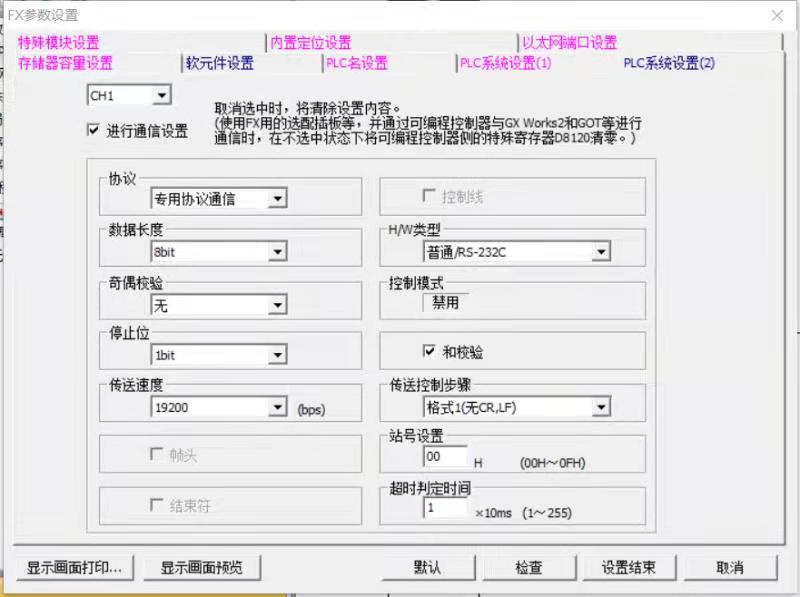

CH1的設置如下

學無止境

ytzidonghua

plc 觸摸屏自動化技術培訓等電話0535-6380506

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2560 個
工控威望: 7180 點
下載積分: 8198 分
在線時間: 397(小時)
注冊時間: 2006-09-27
最后登錄: 2025-05-10
查看ytzidonghua的主題 / 回貼

1樓發表于: 2022-03-04 15:56

只看該作者 | 小中大

感覺是線不對
