公司是一個鋼結構工廠，我們使用的地線是取從鋼結構焊的焊絲，即使用的是TT系統。
基本上從配電房到車間一級柜，二三級電箱，所使用的都是三相四線制，即只有零線，地線都是統一取自附近的廠房鋼柱子。
如圖片上所示，電箱內地線取自鋼柱。設備 的地線取自電箱內。 電箱內統一使用的是斷路器，不使用漏保。

后來有一次安監局過來檢查，要求我們把零線與地線在電柜里面直接短接，做重復接地，出去以后，零線是零線，地線是地線。
但當時來的人也沒有講清楚到底是所有電柜，電箱全部如此重復接地，還是僅僅是一級電柜做重復接地，后面不做重復。

這個問題一直困擾多時了，因?yàn)橐恢北容^忙，電箱電柜也比較多，也不知道到底該如何去改，所以一直沒有動作，
想請問一下現在到底該如何正確的去做這個接地線。
想改成TN-S 是不可能的，因?yàn)檐囬g的電柜及電箱數量太多了。

電力設計院一般設計地網排，接地網相通，一點接地

三相四線制零線即相當于接地線，按三級配電的話，一，二，三級配電箱都需將零線重復接地。也就是等電位處理。否則容易引發零線對地有電位差。

引用

引用樓主愿天天天藍于2022-01-03 20:53發表的 工廠接地的問題 :
公司是一個鋼結構工廠，我們使用的地線是取從鋼結構焊的焊絲，即使用的是TT系統。
基本上從配電房到車間一級柜，二三級電箱，所使用的都是三相四線制，即只有零線，地線都是統一取自附近的廠房鋼柱子。
如圖片上所示，電箱內地線取自鋼柱。設備 的地線取自電箱內。 電箱內統一使用的是斷路器，不使用漏保。

后來有一次安監局過來檢查，要求我們把零線與地線在電柜里面直接短接，做重復接地，出去以后，零線是零線，地線是地線。
.......

安監局就是希望你改為TN-S（五線制）接地系統，你卻想少拉一根線。

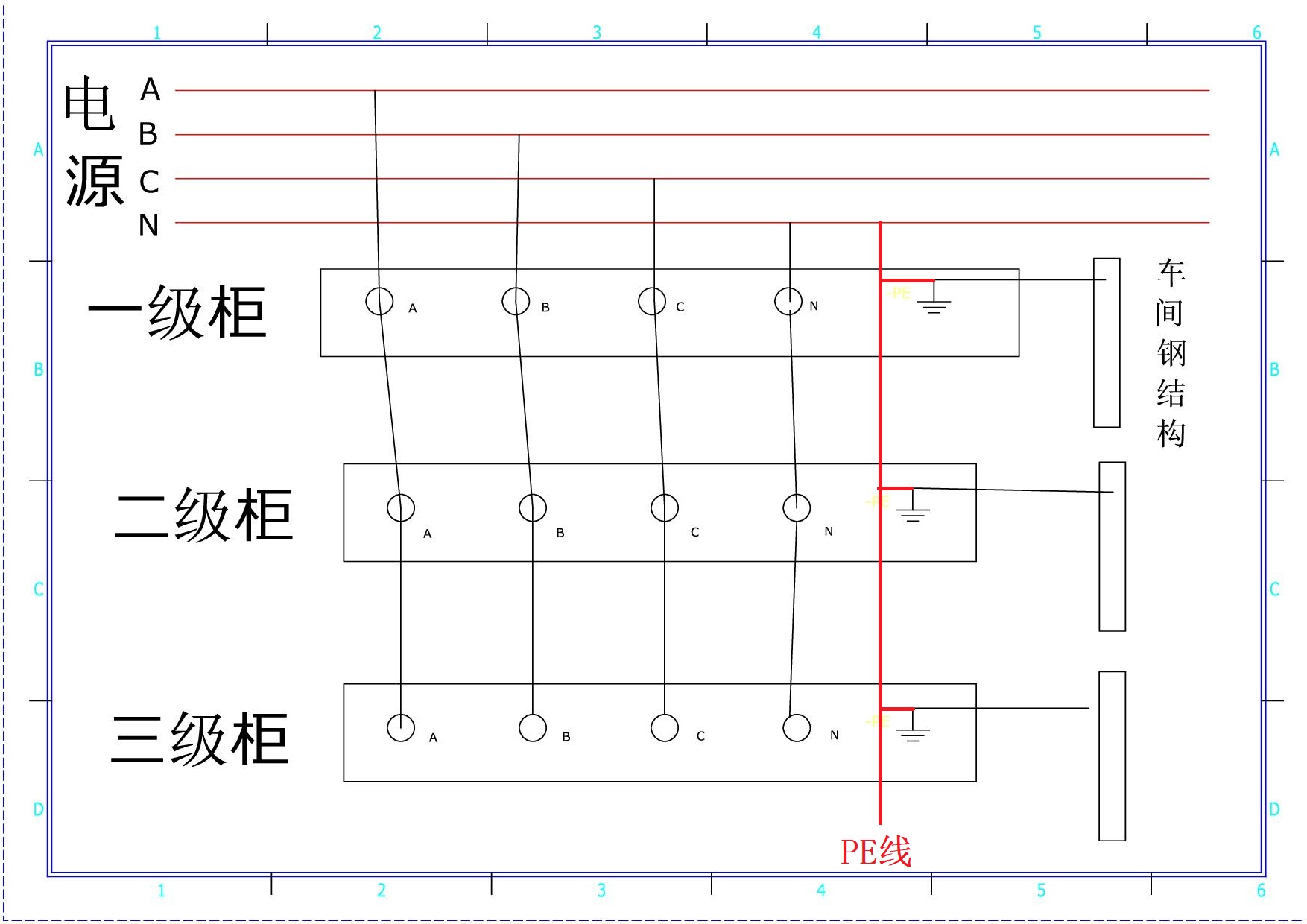

像下圖紅色線那樣那樣，從主供電線路的零線分出一條專用的接地線，將所有各級電箱的接地點連接起來，各種設備的接地保護都從這條專用的接地線引接。

特別的是你沒有使用漏電保護裝置，你就必須這樣做才符合安監局的要求，這也是為了你們所有員工的安全著想。
