樓主發表于: 2022-10-28 15:41

只看樓主 | 小中大

有哪款步進驅動器細分是360的倍數的，步進用在圓周旋轉，細分設置不成360的倍數，角度計算一直有誤差。

luyisi99

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 93 個
工控威望: 678 點
下載積分: 4374 分
在線時間: 213(小時)
注冊時間: 2014-07-07
最后登錄: 2025-04-28
查看luyisi99的主題 / 回貼

1樓發表于: 2022-10-28 19:34

只看該作者 | 小中大

要精度高還是上伺服吧

沖出槍林彈雨

沖出槍林彈雨

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 144 個
工控威望: 625 點
下載積分: 356 分
在線時間: 88(小時)
注冊時間: 2020-09-05
最后登錄: 2025-04-28
查看沖出槍林彈雨的主題 / 回貼

2樓發表于: 2022-10-29 22:59

只看該作者 | 小中大

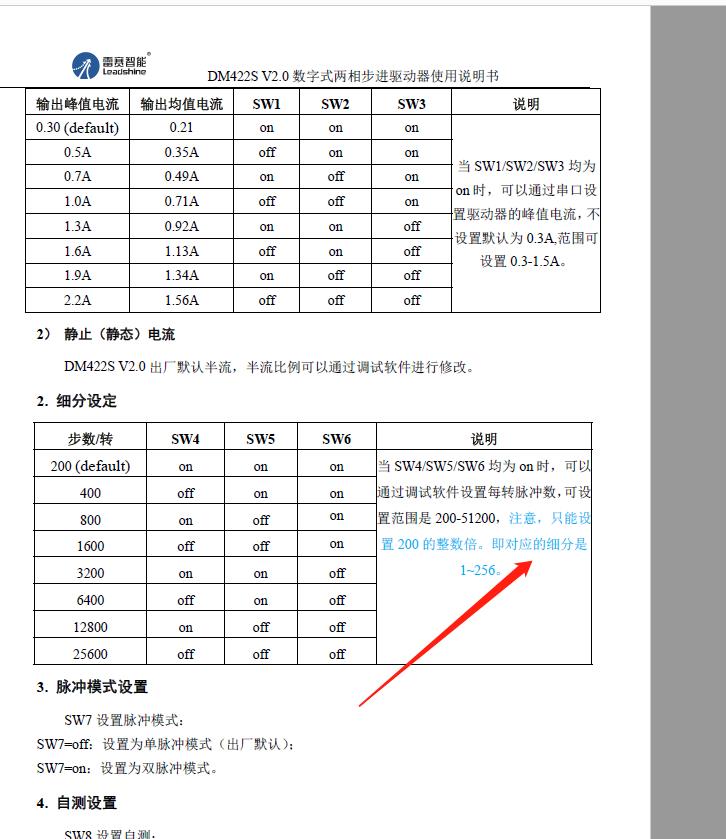

開環步進的驅動器一般細分都是固定的，且細分?jǐn)?shù)基本都不是360的整數倍，杰美康有款閉環步進驅動器是可以自定義細分?jǐn)?shù)的，相對伺服，閉環步進電機價格要低一些

技術交流vx： Electric973

gxtmdb82164

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 802 個
工控威望: 1180 點
下載積分: 467 分
在線時間: 643(小時)
注冊時間: 2019-09-22
最后登錄: 2025-04-28
查看gxtmdb82164的主題 / 回貼

3樓發表于: 2022-10-31 08:47

只看該作者 | 小中大

不太可能吧,兩相步進基礎步距角是1.8°,五相步進步距角是0.36/0.72°,都是可以整除360的.細分也只是在步距角的基礎上進行細分,這個時候只要是整數倍就是可以整除的,何來無法整除一說?實際上從步進電機的結構上來說,想做成非整數倍都是不可能的.

步進的誤差原因和類型很多,但是LZ位說的是不成立的.,然后驗證很簡單的,按照最基礎的200個脈沖一圈設置驅動器,不要細分你再看看.

gaoyingchun

GaoYingChun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 215 個
工控威望: 310 點
下載積分: 2926 分
在線時間: 116(小時)
注冊時間: 2016-05-06
最后登錄: 2025-04-25
查看gaoyingchun的主題 / 回貼

4樓發表于: 2022-10-31 08:51

只看該作者 | 小中大

引用
引用第3樓gxtmdb82164于2022-10-31 08:47發表的 :
不太可能吧,兩相步進基礎步距角是1.8°,五相步進步距角是0.36/0.72°,都是可以整除360的.細分也只是在步距角的基礎上進行細分,這個時候只要是整數倍就是可以整除的,何來無法整除一說?實際上從步進電機的結構上來說,想做成非整數倍都是不可能的.

步進的誤差原因和類型很多,但是LZ位說的是不成立的.,然后驗證很簡單的,按照最基礎的200個脈沖一圈設置驅動器,不要細分你再看看.

那我請教一下，設置200脈沖一圈，我想讓電機轉10°，應該發多少脈沖？
