樓主發表于: 2021-08-25 12:11

只看樓主 | 小中大

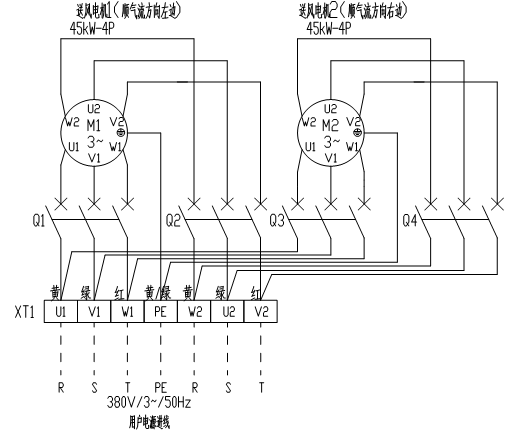

圖片：

接線如圖，外圍配一個變頻器和星三角啟動的電路，變頻器1拖2電機，同時可以工頻/變頻切換

假如空開單獨跳斷的話（空開型號一樣），電機是直接停機還是繼續運行，繼續運行的話是不是一定會燒？

gk_樂一

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 110 個
工控威望: 183 點
下載積分: 3265 分
在線時間: 56(小時)
注冊時間: 2019-12-20
最后登錄: 2025-04-28
查看gk_樂一的主題 / 回貼

1樓發表于: 2021-08-25 12:14

只看該作者 | 小中大

其中一組跳斷的話電機線圈應該不能形成回路了

ajunn

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 526 個
工控威望: 691 點
下載積分: 1681 分
在線時間: 1043(小時)
注冊時間: 2008-11-05
最后登錄: 2025-04-30
查看ajunn的主題 / 回貼

2樓發表于: 2021-08-25 13:12

只看該作者 | 小中大

建議你要么兩個電機單獨Y/D啟動，不用變頻器；

要么是不用Y／D啟動，變頻器（一般用軟啟動器）啟動，轉工頻運行，可以一拖二；

由于是風機，根據風量大小需要可調節，工頻以下運行，節能效果不錯，可以用兩個變頻器分別控制。

[ 此帖被ajunn在2021-08-25 13:49重新編輯 ]

15061004556

天宮-號

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 129 個
工控威望: 860 點
下載積分: 8781 分
在線時間: 46(小時)
注冊時間: 2013-05-08
最后登錄: 2024-03-23
查看15061004556的主題 / 回貼

3樓發表于: 2021-08-25 13:15

只看該作者 | 小中大

搞不好容易出三相短路

請慎重考慮外圍接線的邏輯外圍配一個變頻器和星三角啟動的電路

維修電工

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1930 個
工控威望: 2083 點
下載積分: 11121 分
在線時間: 834(小時)
注冊時間: 2007-08-28
最后登錄: 2025-05-03
查看yerong的主題 / 回貼

4樓發表于: 2021-08-25 14:01

只看該作者 | 小中大

炸雞越復雜越有可能呢

ljb6688

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1841 個
工控威望: 1989 點
下載積分: 115150 分
在線時間: 1987(小時)
注冊時間: 2009-12-08
最后登錄: 2025-04-30
查看ljb6688的主題 / 回貼

5樓發表于: 2021-08-25 15:18

只看該作者 | 小中大

變頻器本身就有軟啟動功能，一拖二也沒問題。為啥還要配星角？

電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件

gk_樂一

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 110 個
工控威望: 183 點
下載積分: 3265 分
在線時間: 56(小時)
注冊時間: 2019-12-20
最后登錄: 2025-04-28
查看gk_樂一的主題 / 回貼

6樓發表于: 2021-08-25 16:09

只看該作者 | 小中大

主用變頻器，當變頻器有故障的時候，可以切換成星三角啟動，算是一種預備方案吧，也并不是用變頻器來轉工頻運行，而是切換外圍電路控制，所以二選一還不能滿足要求

引用
引用第2樓ajunn于2021-08-25 13:12發表的 :
建議你要么兩個電機單獨Y/D啟動，不用變頻器；

要么是不用Y／D啟動，變頻器（一般用軟啟動器）啟動，轉工頻運行，可以一拖二；

由于是風機，根據風量大小需要可調節，工頻以下運行，節能效果不錯，可以用兩個變頻器分別控制。

gk_樂一

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 110 個
工控威望: 183 點
下載積分: 3265 分
在線時間: 56(小時)
注冊時間: 2019-12-20
最后登錄: 2025-04-28
查看gk_樂一的主題 / 回貼

7樓發表于: 2021-08-25 16:10

只看該作者 | 小中大

星三角只是一個備用啟動方式

引用
引用第5樓ljb6688于2021-08-25 15:18發表的 :
變頻器本身就有軟啟動功能，一拖二也沒問題。為啥還要配星角？

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1554 個
工控威望: 1777 點
下載積分: 6284 分
在線時間: 650(小時)
注冊時間: 2014-06-16
最后登錄: 2025-04-29
查看langui的主題 / 回貼

8樓發表于: 2021-08-25 16:44

只看該作者 | 小中大

變頻器故障之后可以把變頻器的電源和輸出端用接觸器斷開，用星三角啟動。注意控制條件，工頻端一定不能和變頻器直接接通，搞不好變頻器就炸了

wangsanhuzi

需要我幫忙的加qq207294234 畢業設計可幫忙

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 378 個
工控威望: 4120 點
下載積分: 15969 分
在線時間: 266(小時)
注冊時間: 2014-07-05
最后登錄: 2025-05-02
查看wangsanhuzi的主題 / 回貼

9樓發表于: 2021-08-25 16:50

只看該作者 | 小中大

電路簡單實用就好。經濟狀況應該考慮，但需要建立安全的基礎之上。
